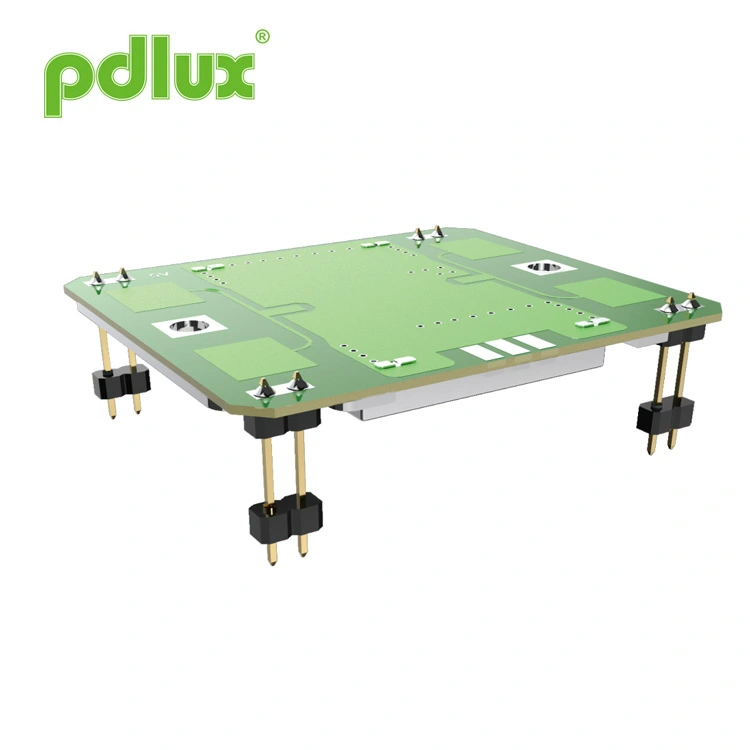

10,587 GHz saugos mikrobangų radaro jutiklio modulis
„Pdlux“ yra specialus 10,587 GHz saugumo mikrobangų radaro jutiklio modulio, veikiančio X juostoje (10,525–10,687 GHz, dažnis pritaikomas pagal regioną), tiekėjas. Su pataisine antena, DRO, mažos srovės nutekėjimu ir kompaktišku dydžiu jis suteikia tiek plataus kampo (H plokštuma), tiek siauro kampo (E plokštuma) aptikimą, kad būtų galima lanksčiai montuoti. Energijos sąnaudas galima dar labiau sumažinti naudojant PWM režimą. Suderinamas su RoHS, jis tinka apsaugos sistemoms, automatinėms durims, judesio apšvietimui, daiktų internetui ir greičio jutikliams.
Modelis:PD-V9H
Siųsti užklausą
PD-V9H
- Dažnio nustatymas: 10.587GHz ±10M
- Įskaitant pataisymo anteną
- DRO: dielektrinis rezonatorius Oscilato
- Žemos nuolatinės srovės nutekėjimas
- Mažas dydis
- RoHS atitiktis
| Prekė | Specifikacijos | |
| Dažnio nustatymas | 10.587GHz ±10M | |
| Būklė | Ta = +25 C, Vin = +5 VDC | |
| Darbinė įtampa | +5,0 ± 0,5 VDC | |
| Veikimo srovė | <32 mA tip. | |
| Išėjimo galia | 20 mW (13 dBm) E.I.R.P. tip. | |
| Dažnio stabilumas | ±5 MHz maks. (I: -30 iki +55 C) | |
| Grąžinimo praradimo jautrumas | -90 dBc tip. | |
| Antroji harmoninė emisija | -40 dBm diapazonas | |
| Antenos spindulio plotis (-3 dB) | Elektroninis lėktuvas | 36 laipsnių nom. (Oretinis visas kampas 72 laipsnių) |
| H lėktuvas | 72 laipsniai nom. (Oretinis visas kampas 144 laipsnių) | |
| RF sąsaja | Patch antena | |
| Temperatūros diapazonas | -30 iki +55 C (standartinė naudojimo sritis), -40 iki +80 C (maksimalus naudojimo diapazonas) | |
| Atitikties reglamentas | -30 300 440 ETS | |
PD-V9 serijos ryškumo jutiklis veikia X juostoje. Veikimo dažnis yra nuo 10,525 GHz iki
10,687 GHz. Vartotojai turi pirkti pagal tinkinimus pagal šalies, kurioje jis yra, dažnio taisykles
esančios. Pavyzdžiui, 10,525 GHz, 10,587 GHz, 10,687 GHz. PD-V9 serijos jutikliai yra plačiai naudojami apsaugos ir stebėjimo srityse
taikomųjų programų produktai, automatiniai durų jutikliai, mobiliosios jutiklinės lemputės, daiktų interneto jutikliai, greičio jutikliai ir įvairūs mobilieji jutikliai
produktų.

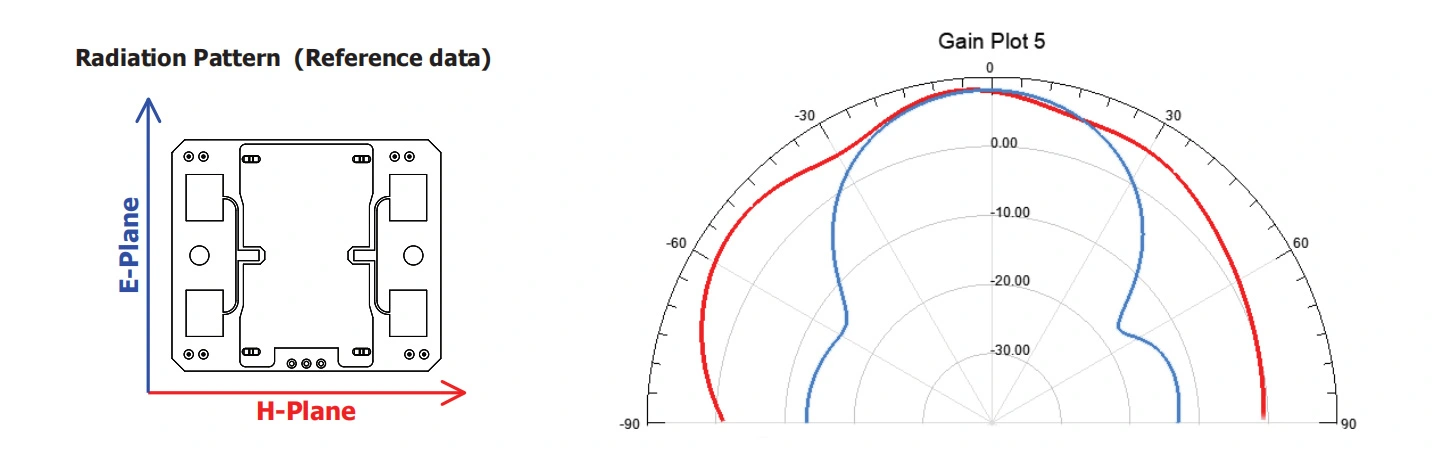

Jutiklis turi H-Plane didelio kampo aptikimą ir Eplan mažo kampo aptikimą. Vartotojai gali pritvirtinti jutiklį skirtingais kampais, kaip
reikalingas naudojimo metu. jei vartotojai nori, kad jutiklio darbinė srovė būtų kuo mažesnė, galite nustatyti maitinimo režimą
jutiklį į PWM (darbo ciklo) režimą, kuris gali veiksmingai sumažinti darbinę srovę.
Kai naudotojai susiduria su toliau nurodytomis problemomis naudodami arba tiesiogiai keisdami originalų jutiklį.
1. Pirmasis naudojimas:
Kai naudojate PD-V9 serijos jutiklį pirmą kartą ir susiduriate su dideliu jautrumu arba nepakankamu jautrumu, turėtumėte
pirmiausia patikrinkite stiprinimo grandinės stiprinimo nustatymo būseną. Ir ar skaičiavimo metodas, kurį MCU naudoja signalams apdoroti
yra tinkamas. Paprastai tariant, sprendimą rasti nesunku.
2. Galimos problemos, kurios gali kilti tiesiogiai pakeičiant anksčiau naudotus jutiklius:
Tiesiogiai pakeičiant anksčiau naudotus jutiklius, taip pat gali kilti problemų dėl didelio ir mažo jautrumo.
lengvai išsprendžiamas. Pakanka tiesiog padidinti stiprinimo grandinę arba sumažinti stiprinimo grandinės stiprinimą. Nereikia
apsvarstykite MCU signalų apdorojimo algoritmą.
Pagalba, kurios gali prireikti pradedantiesiems naudojant:
Jei susiduriate su sunkumais naudojant PD-V9 serijos jutiklius ir jums reikia pagalbos. Su mumis galite susisiekti el. Paprastai tariant, atsakymus galima gauti.
Produkto pristatymas:
Prireikus PDLUX gali bet kada pakeisti ir patobulinti produkto pristatymą. Nebūtinai visi bus informuoti laiku.
