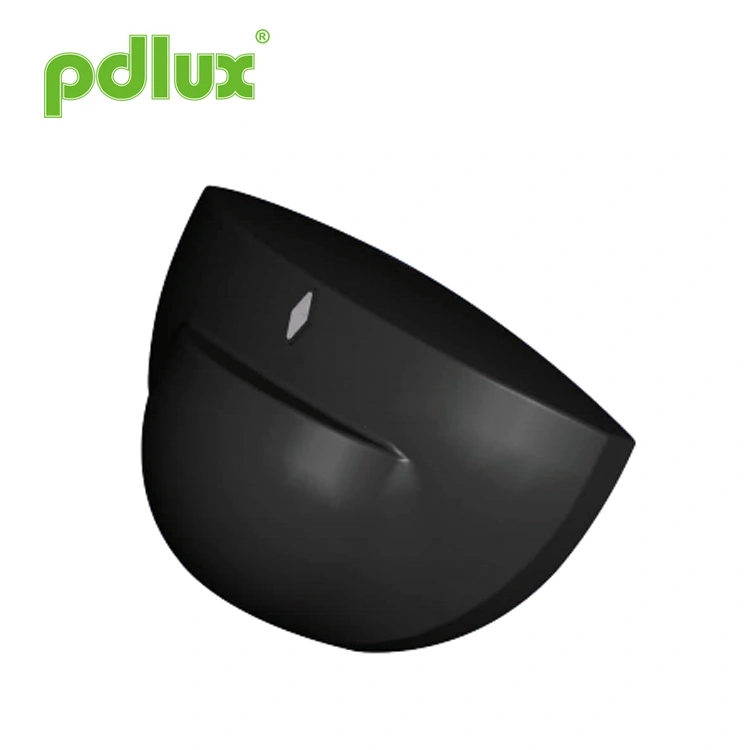

24 GHz didelio jautrumo automatinis durų jutiklis
„Pdlux“ yra 24 GHz didelio jautrumo automatinio durų jutiklio tiekėjas Kinijoje; jame naudojama FFT pagrįsta aritmetinė programa, skirta tiksliam atstumo matavimui ir patikimam trukdžių atmetimui. Su miniatiūrine „Omron“ rele su mažu energijos suvartojimu ir minimaliu temperatūros jautrumu, ji yra ypač patikima nei įprasti fotoelektriniai jutikliai. Tinka automatiniams durų valdikliams ir signalizacijos sistemos žmonių detektoriams, jutimo funkcija yra pritaikoma, todėl yra puikus sprendimas įvairioms prieigos ir saugumo programoms.
Modelis:PD-DS1015
Siųsti užklausą
| Pakavimo sąrašas | Φ6 Plastikinis plėtimasis
|
3x30 varžtas
|
Instrukcija | Kabelis 1X
|
| Kiekis | 2X | 2X | 1X |
Jutiklis sukurtas pagal FFT aritmetinę programą ir turi didelį atstumo aptikimo tikslumą ir gebėjimą apsaugoti nuo trukdžių.
Naudojama originali „Omron“ relė, kurios matmenys yra labai maži ir suvartojamos mažai energijos. Jis turi mažą vidinį pasipriešinimą
kad jis būtų nejautrus temperatūrai. Patikimumas yra daug didesnis nei įprastų fotoelektrinių išėjimo. Tai tinka
įvairių tipų automatiniai durų valdikliai taip pat gali būti naudojami kaip žmogaus detektorius signalizacijos sistemoms. Be to, jutimo funkcija gali
būti pritaikytas. Tokių gaminių atveju jutiklis pasižymi geriausiomis sąnaudomis.
| Maitinimo šaltinis | AC: 10-24V DC: 12-35V |
|
| Budėjimo srovė | <15mA | |
| Darbinė srovė | 25 mA Tipinė vertė | |
| Išvesties talpa | 35V, 0,5A Maks | |
| Išvesties trukmė | 500 ms | |
| HF sistema | 24,125 GHz CW radaras, ISM juosta | |

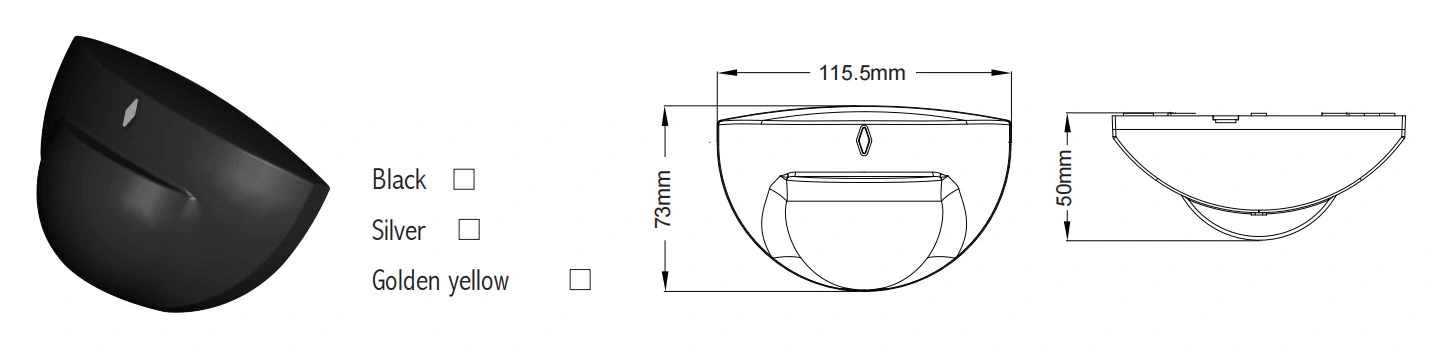

| Viršelio spalva | Juoda/Sidabrinė/Geltona auksinė | |
| Montavimo sėd | Sienų montavimas | |

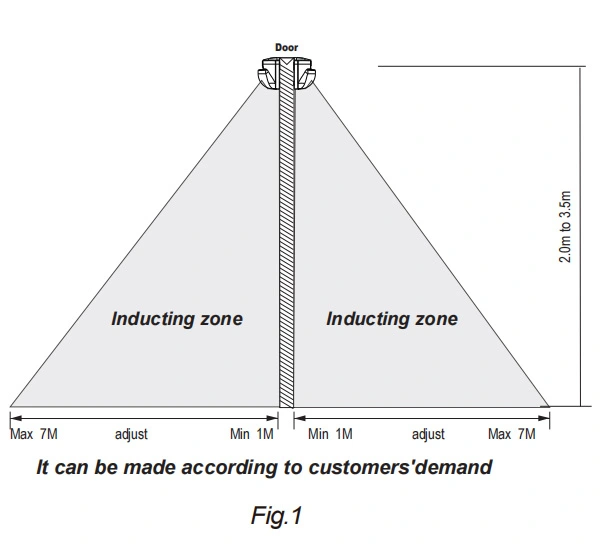

| Montavimo aukštis | 2,0 m iki 3,5 m | |
| Aptikimo kampas | 90° (sienos montavimas) galima padaryti pagal klientų poreikius | |
| Aptikimo diapazonas | 1m (maksimalus jautrumas, zondas statmenai žemei) 7 m (maksimalus jautrumas, zondas į priekį) |
|
| Darbinė temperatūra | -20°C ~ 50°C | |
| Darbinė drėgmė | <93 % RH | |
1. Priimkite didelio patikimumo 24,125 GHz K juostos mikrobangų radaro jutiklio modulį.
2. Darbas įvairiose aplinkose (Karšta, drėgna, triukšminga ir vėjuota. Be kitų judančių objektų įsikišimo, čiulpia kaip judantis automobilis ar gyvūnai)
3. Mažas ir praktiškas dizainas, plačiai naudojamas įvairių tipų jutiklių durims.
4. Taikyti Pasaulio sveikatos organizacijos pažangią jutimo technologiją, nekenksmingą sveikatai.

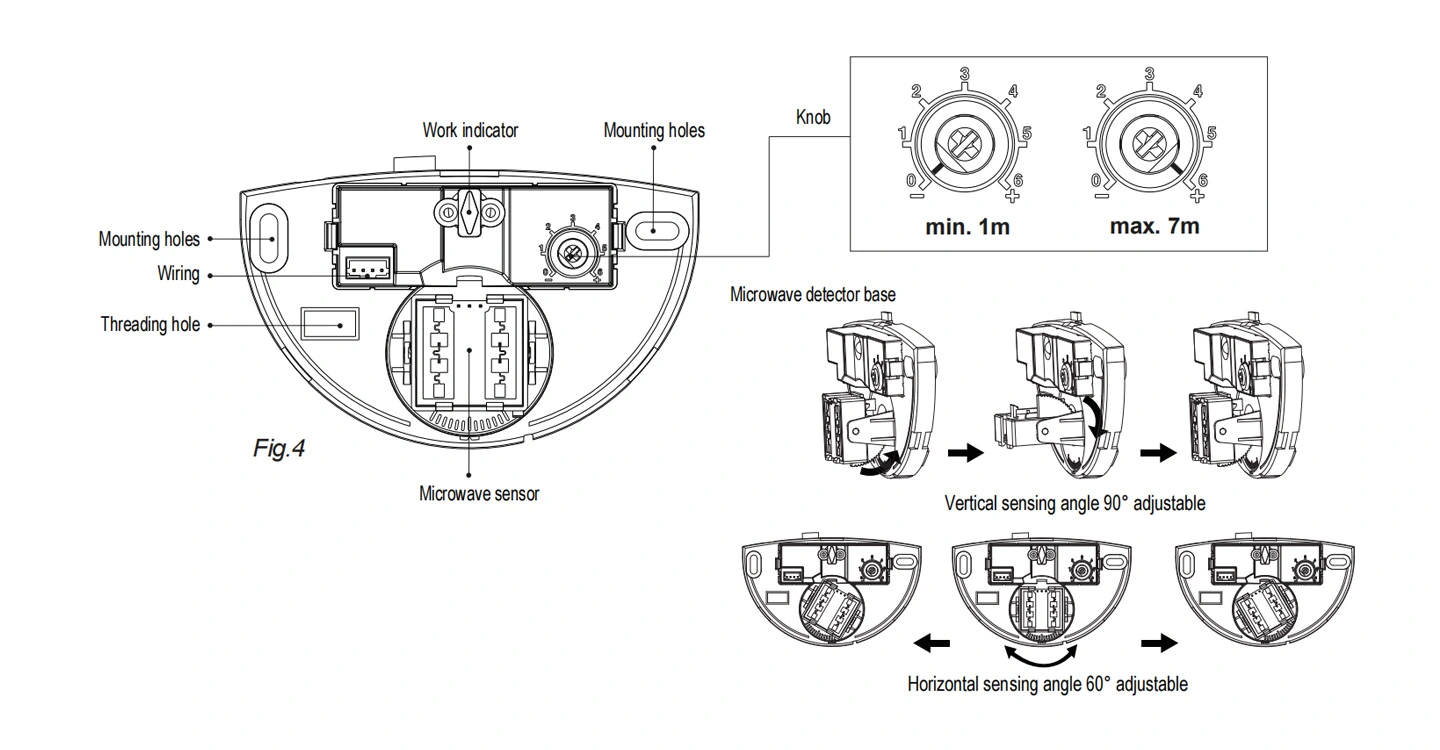

5. Jutimo atstumą ir kampą galima reguliuoti, kad atitiktų skirtingų scenų reikalavimus.
Visiškai pasukti prieš laikrodžio rodyklę yra mažiausias atstumas (apie 1 m), o iki galo pagal laikrodžio rodyklę – didžiausias (apie 7 m). Jei žmogaus ūgis,
pasikeis figūra ir judėjimo greitis, pasikeis ir aptikimas, ty kuo didesnis greitis, aptikimo atstumas bus trumpesnis.
Šis aptikimo atstumas yra atstumas, kuris reguliuojamas, kai detektorius nukreiptas į priekį. Montuojant jutiklį, reguliuojamas jutimo kampas
ir atstumas pagal praktinę sceną. Tiesiog užtikrinkite pakankamą jutimo atstumą, kad atidarytumėte duris. Nenustatykite ilgesnio jutimo
atstumas, jei neteisingai suveikia durys nuo praeivių ar automobilio.
Pastaba: kai naudojate šį gaminį, sureguliuokite jautrumą (aptikimo diapazoną) iki atitinkamos vertės, bet maksimalios, kad išvengtumėte
nenormali reakcija, kurią sukelia lengvas neteisingo judesio aptikimas pučiant lapus ir užuolaidas, mažus gyvūnus ar trukdžius
elektros tinklų ir elektros įrangos. Visa tai, kas paminėta aukščiau, sukels klaidos reakciją. Kai gaminys neveikia normaliai,
pabandykite tinkamai sumažinti jautrumą, tada išbandykite. Žmogaus judėjimas sukels jutiklio indukciją, todėl
Funkcijų tikrinimo metu palikite indukcijos sritį ir nejudėkite, kad jutiklis neveiktų nuolat.

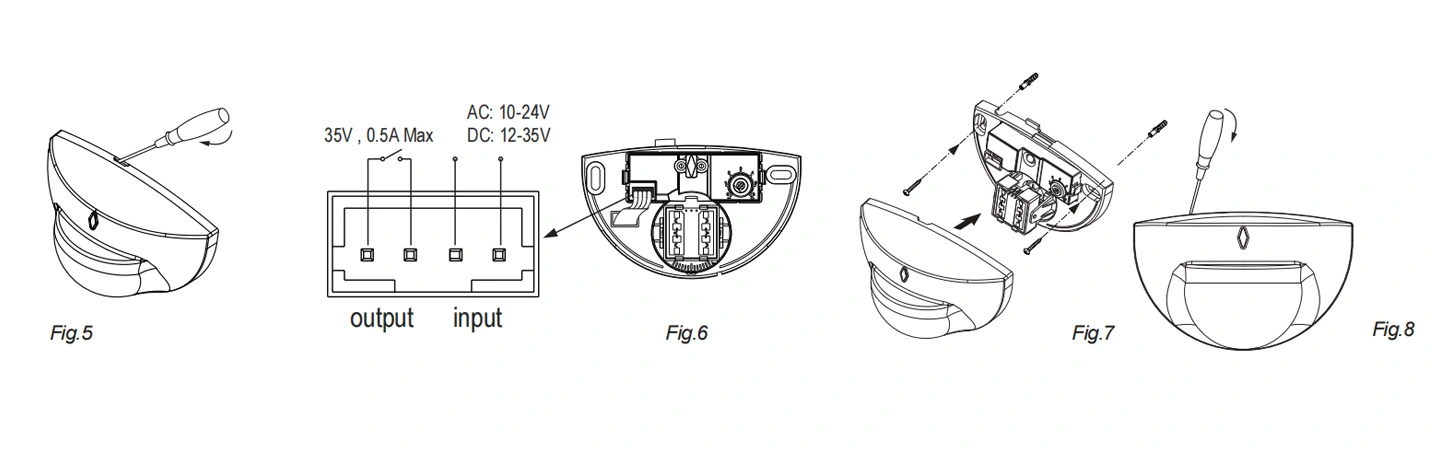

1 veiksmas prieš montuodami gaminį nuimkite dangtelį (kaip 5 pav.)
2 veiksmas Pieštuku pažymėkite skylės vietą, kai nustatysite, kur norite įdėti gaminį.
Pastaba: jei tai medinė siena, nereikia naudoti plastikinio išsiplėtimo varžto, tiesiog priveržkite varžtą atsuktuvu.
3 veiksmas Elektriniu grąžtu išgręžkite skylutes sienose, kuriose yra pieštuko žymė, ir ištraukite plastikinį išsiplėtimą skylės viduje.
4 veiksmas Prijunkite kabelį prie gaminio per kabelio įvado angas (kaip 6 pav.)
5 veiksmas Naudodami varžtus įstatykite pagrindą į pasirinktą padėtį ir sureguliuokite rankenėlę (kaip 7 pav.)
6 veiksmas Pritvirtinkite dangtelį prie pagrindo, kuris buvo sumontuotas ant sienos (kaip 7 pav.)
Atidarykite, kad sureguliuotumėte jutiklį po montavimo: Įkiškite atsuktuvą į jungtį tarp dangtelio ir pagrindo ir nulenkite dangtelį. (8 pav.)
Toliau nurodytos situacijos sukels klaidos reakciją.
1、Įrengimas ant siūbuojamo objekto sukels klaidos reakciją.
2、Vėjo prapūsta drebanti uždanga sukels klaidos reakciją. Prašome pasirinkti tinkamą montavimo vietą.
3. Įdiegę ten, kur eismas yra užimtas, sukels klaidos reakciją.
4 、 Kibirkštys, kurias sukuria netoliese esanti įranga, sukels klaidos reakciją.
