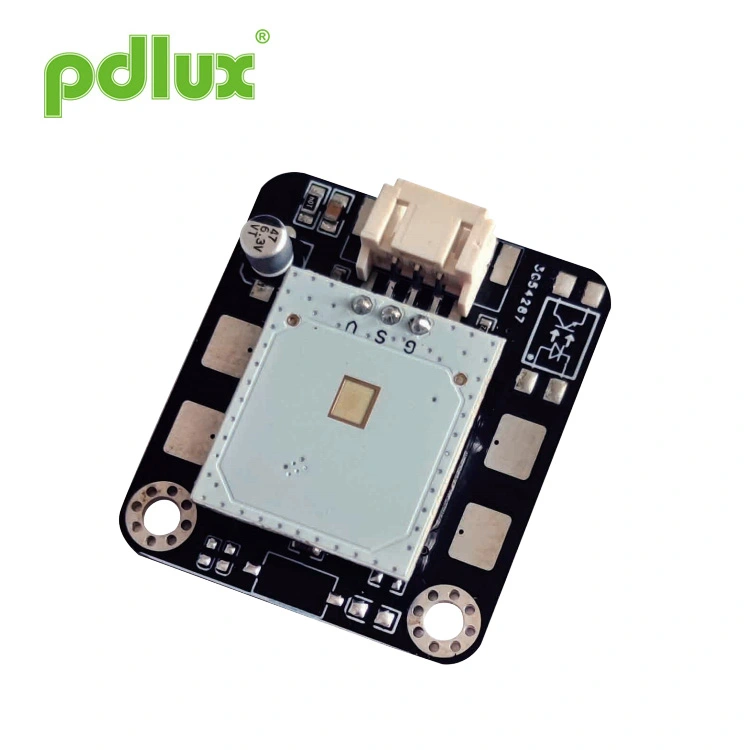

24GHz namų apsaugos įsilaužimo radaro jutiklis
„Pdlux“ daugiau nei 30 metų specializuojasi 24 GHz namų apsaugos įsilaužimo radaro jutikliuose. Šis jutiklis yra kompaktiškas modulis, kuriame integruotas milimetrinės bangos jutiklis su MCU, kad būtų galima valdyti gestais be kontakto. Jis atpažįsta rankos bangas 10–30 cm atstumu iš kelių kampų ir palaiko įvairias komandas, skaičiuodamas siūbavimą. Tai bekontaktis būdas valdyti duris, šviesas ir kitą elektroniką, todėl puikiai tinka namų saugumui ir automatizavimui.
Modelis:PD-V18-M1
Siųsti užklausą
PD-V18-M1 yra pritaikymo modulis, susidedantis iš super milimetro bangos jutiklio ir stiprinimo grandinės + MCU
skirtas bekontaktiniam valdymui. Jis taip pat gali būti vadinamas valdiklio moduliu, skirtu artimo nuotolio bangų jutimui. Jo taikymas
scenarijai yra labai platūs, galite valdyti elektros darbus arba išjungti rankos mostu įvairiais kampais
10-30cm, o su sūpynių skaičiumi netgi galite generuoti skirtingus kūrinius. Pavyzdžiui: atidaromos vienos sūpynės
elektrinės durys; dvi sūpynės apšvietimo sistemai atidaryti.
Ypač po epidemijos krikšto žmonės nuoširdžiai priešinasi viešųjų kontaktų perjungimui. Jis skirtas tam
Todėl sukūrėme bangų jutiklių sistemą, kuri taip pat gali būti pritaikyta panašiems elektros ir elektroniniams prietaisams
produktų, todėl turėsite daugiau erdvės fantazijai.

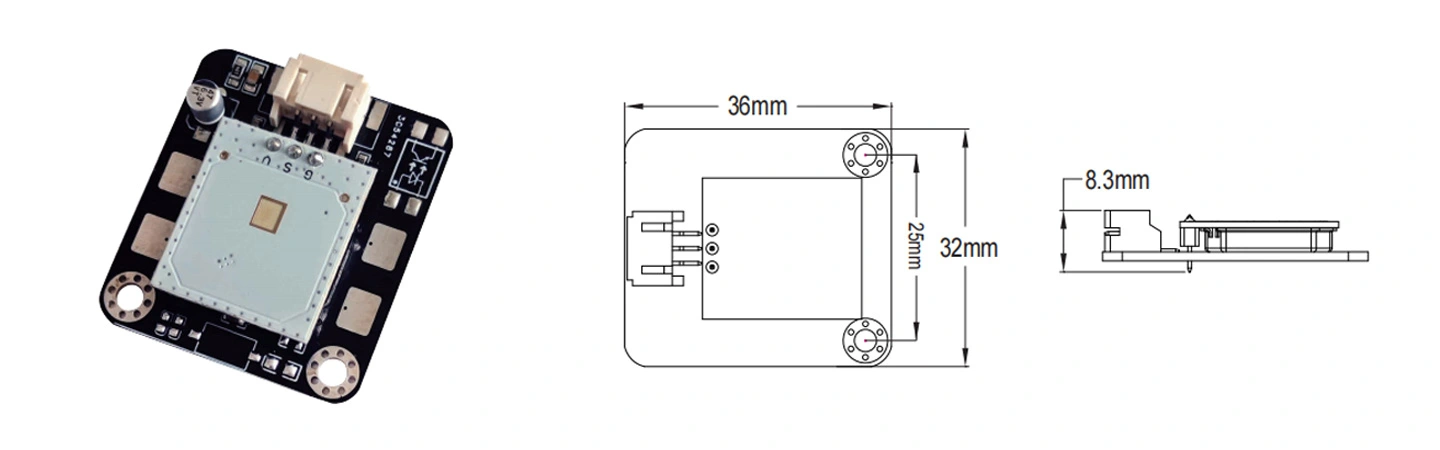

Tai programos modulis, specialiai sukurtas bekontaktiniam valdymui. Projektavimo pradžioje mes visiškai
svarstėme produktų pritaikymą skirtinguose gaminiuose, todėl specialiai sukūrėme milimetrinės bangos mobilųjį jutiklį
(24,125 GHz) garsumą į itin mažą dydį, o signalo stiprinimo grandinė ir MCU buvo suplanuoti ant PCB,
kuris buvo kompaktiškas ir stabilus. Moduliai, kurie gali būti taikomi 10-30 cm diapazone, gali valdyti elektros prietaisus
rankos mostu. Vartotojai gali pritaikyti jį skirtingiems produktams, jei reikia. Jutimo atstumą galima pritaikyti
pagal kliento poreikius.
| Parametras | Pastabos | Min | Tip | Maks | Vienetai |
| Maitinimo įtampa | Vcc | 3.0 | 5.0 | 5.2 | V |
| Dabartinis suvartojimas | Icc | 10 | 18 | 20 | mA |
| Išvesties talpa | Į viršų | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Laikymo temperatūra | Tstg | -10 | -10 | +60 | ℃ |
| Dažnio nustatymas | f | 24.000 | 24.125 | 24.250 | GHz |
| Spinduliuotės galia (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Sandėliavimo aplinkos drėgmė | 45 % ~ 65 % | 45 % ~ 65 % | 45 % ~ 65 % | 45 % ~ 65 % | RH |

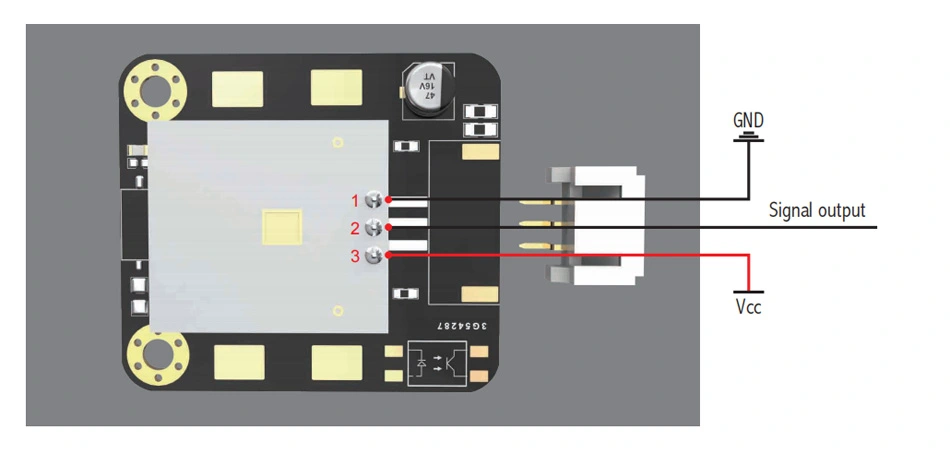

Programos modulio sąsaja yra kaiščio antraštė su
2,0 mm x 3 kontaktų žingsnis.
Pastaba: šio modulio fiksuota įtampa yra 5 V, jei naudojama 3 V,
gali būti veikimo skirtumų.
1. Kad nesugadintumėte įrangos, reikia būti atsargiems. ESD apsaugos priemonių apskritai reikėtų imtis
saugojimo, tvarkymo, surinkimo ir bandymo etapai. Nelieskite ir nelieskite radaro antenos bei šio modulio kaiščių
Norėdami išmatuoti, palieskite kaiščius multimetru.
2. Jei PD-V18-M1 sumontuotas lauke, detektorius gali aptikti lietaus signalą, kai lyja. Tai yra, lietingą dieną lauke įrengtas radaro detektorius gali aptikti lietaus lašus.
Dėl naudojamo milimetrinės bangos jutiklio metalinės medžiagos negalima naudoti prieš jutiklį, o kaip korpuso medžiaga turi būti naudojama inžinerinė plastika. Kadangi tai yra mažas galios signalo siųstuvas-imtuvas, korpuso storis taip pat turi tam tikrą signalo slopinimo skirtumą. Prieš užsakydamas vartotojas turi išsamiai paaiškinti naudojimo aplinką ir reikalavimus, o esant poreikiui, gaminius, kuriuos reikia įdiegti, galime pateikti mums, o mes galime juos pritaikyti.
Šio produkto poveikis šiek tiek skirsis, kai naudojamas skirtingiems produktams. Vartotojai gali paprašyti užsakyti versiją su jautrumo apipjaustymu, o specialius reikalavimus galima paaiškinti iš anksto su PDLUX. Pagal skirtingus vartotojo reikalavimus galima pasirinkti skirtingus jutiklius ir programinės įrangos algoritmus.
Šis modulis gali veikti su 3V-5V be trikdžių nuolatinės srovės maitinimo šaltiniu.
Kas gali nutikti:Jei aptikimo diapazone nėra judančio objekto, patikrintą netinkamą veikimą dažniausiai sukelia galingas trukdžių šaltinis. Pavyzdžiui, trikdžiai per maitinimo laidą nuosekliai; Pavyzdžiui, mobiliųjų telefonų trikdžiai; Pavyzdžiui, stiprūs trikdžiai, kuriuos sukelia lankas suvirinant suvirinimo aparatą. Dar kartą patikrinkite aukščiau nurodytus trikdžių šaltinius, ar nėra.
Aukščiau pateiktus priminimus reikia atidžiai perskaityti ir suprasti.
