Doplerio radaro jutiklis

Doplerio radaro jutiklis gali prasiskverbti per stiklą, plastiką ir medieną, todėl mikrobangų jutiklis gali būti montuojamas tam tikro storio stiklo, plastiko ar medžio pavėsyje. Pavyzdžiui, taikymas apšvietimui, tik sujungę, kaip parodyta toliau, galite pakeisti įprastą apšvietimą į automatinio jutimo apšvietimą.

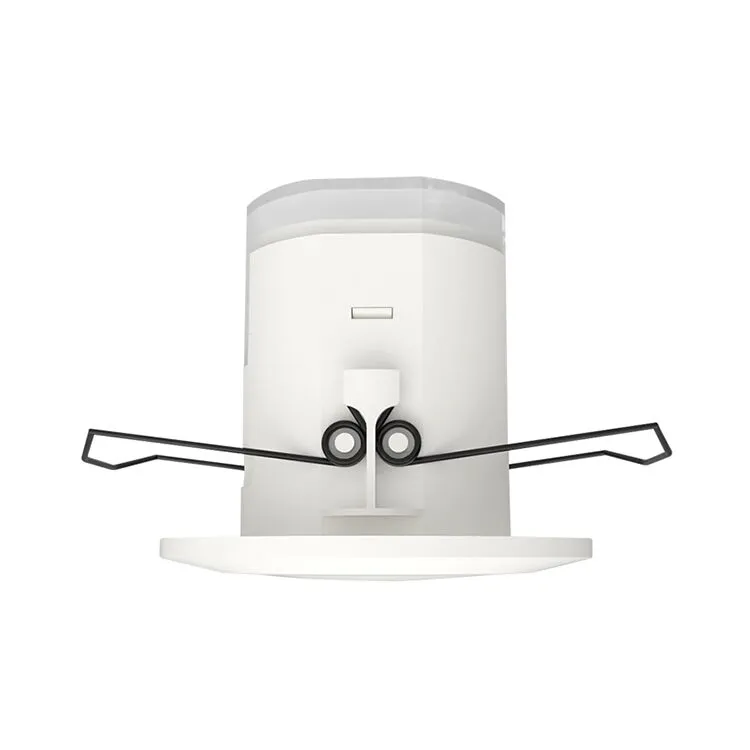

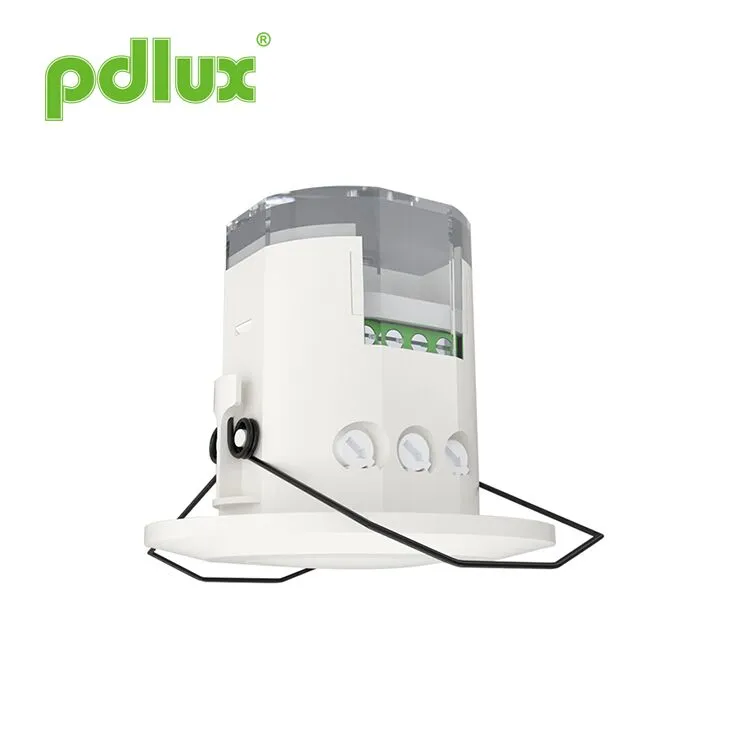

Modelis:PD-MV1018A

Siųsti užklausą

Doplerio radaro jutiklis

Santrauka
Tai itin tikslus skaitmeninis mikrobangų jutiklis, kurio aptikimo diapazonas yra 360°, o darbinis dažnis – 5,8 GHz. Jis pagrįstas Doplerio principu, kuris sujungia skleidžiantį ir priimantįjį. Jis naudoja MCU (mikro valdymo bloką), kuris labai padidina jo tikslumą ir sumažina gedimų dažnį. Jis yra subtilios išvaizdos ir kompaktiškos struktūros. Jis gali būti nepriklausomai prijungtas prie apkrovų arba lengvai montuojamas šviestuvų viduje su stiklo arba plastiko gaubtu. Jis plačiai naudojamas koridoriuose, prausykloje, lifte, buityje ar kitose viešose vietose, siekiant apsaugoti ar taupyti energiją. Jis taikomas keliems techniniams patentams ir yra puikus pasirinkimas jūsų protingam gyvenimui.

funkcijos
1.Ne spinduliuotės žala: jo siųstuvo galia yra mažesnė nei 0,3 mW, o tai nedaro žalos žmogaus organizmui.
2. Patikimas ir stabilus veikimas: skaitmeniniame apdorojime taikomas RC filtravimas ir skaitmeninis filtravimas. Jis taip pat naudoja skaitmeninę nulinio paleidimo technologiją, tai yra, nuliniame taške jis bus automatiškai prijungtas arba automatiškai atjungtas. Išėjimui valdyti naudojama Tyco didelės galios relė, kuri užtikrina patikimą veikimą. Jis naudoja maitinimo valdymo lustą, kad užtikrintų stabilų veikimą esant 100–240 VAC.

Specifikacijos

Maitinimo šaltinis: 100-240VAC
Maitinimo dažnis: 50/60Hz
Nominali apkrova: 1600 W maks. volframas (220-240 VAC)
400 W maks. fluorescencinė lempa ir LED (220–240 VAC)
1000 W maks. volframas (100–130 VAC)
250 W maks. fluorescencinė lempa ir LED (100–130 VAC)
Perdavimo galia: <0,2mW
Darbinė temperatūra: -15°C~+70°C

Apsaugos lygis: IP20, II klasė
Laiko nustatymas: nuo 8 sekundžių iki 12 minučių (reguliuojamas)
Aptikimo kampas: 360°
Aptikimo diapazonas: 2-10 m (spindulys) (reguliuojamas)
Šviesos valdymas: 2-2000LUX (reguliuojamas)
Montavimo vieta: viduje, montavimas prie lubų
HF sistema: 5,8 GHz CW elektros banga, ISM juosta

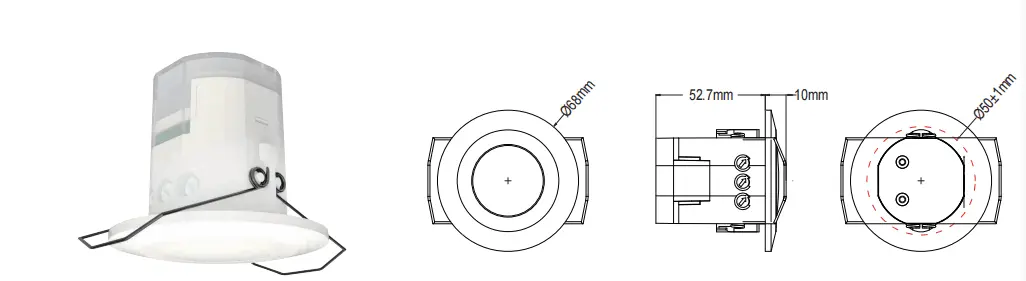

Informacija apie jutiklį

Programos
Mikrobangų krosnelė gali prasiskverbti per stiklą, plastiką ir medieną, todėl mikrobangų jutiklis gali būti sumontuotas tam tikro storio stiklo, plastiko ar medžio gaubte. Pavyzdžiui, taikymas apšvietimui, tik sujungę, kaip parodyta toliau, galite pakeisti įprastą apšvietimą į automatinio jutimo apšvietimą.

Galite sumontuoti vieną ar daugiau lubų arba grindų viduje, kad galėtumėte valdyti visą praėjimą.
Draugiškas priminimas: montuojant dvi ar daugiau mikrobangų krosnelių kartu, privalote laikytis 4 metrų atstumu vienas nuo kito, kitaip jų trukdžiai sukels klaidos reakciją.

Pirmasis nustatymo būdas: potenciometras

Aptikimo diapazono nustatymas (jautrumas)
	Aptikimo diapazonas – tai terminas, naudojamas apibūdinti apytiksliai apskritimo spindulius ant žemės, kai jis sumontuotas 2,5 m aukštyje. Rankenėlę pasukti iki galo prieš laikrodžio rodyklę yra minimalus diapazonas, iki galo pagal laikrodžio rodyklę – didžiausias.
Pastaba: aukščiau nurodytas aptikimo diapazonas pasiekiamas, kai asmuo yra 1,6–1,7 m ūgio su vidutine figūra ir juda 1,0–1,5 m/s greičiu. pasikeitus žmogaus ūgiui, figūrai ir judėjimo greičiui, pasikeis ir aptikimo diapazonas. Pastaba: kai naudojate šį gaminį, sureguliuokite jautrumą (aptikimo diapazoną) iki atitinkamos vertės, bet maksimalios, kad išvengtumėte nenormalios reakcijos, kurią sukelia lengvas klaidingo judesio aptikimas pučiantiems lapams ir užuolaidoms, mažiems gyvūnams arba maitinimo trikdžiams. tinklas ir elektros įranga. Visa tai, kas paminėta aukščiau, sukels klaidos reakciją. Kai gaminys neveikia normaliai, pabandykite atitinkamai sumažinti jautrumą ir tada jį išbandykite. Žmogaus judėjimas sukels jutiklio indukciją, todėl, kai atliekate funkcijos patikrinimą, palikite indukcijos sritį ir nejudėkite, kad išvengtumėte jutiklio nuolatinis darbas. Draugiškas priminimas: montuojant dvi ar daugiau mikrobangų krosnelių kartu, privalote laikytis 4 metrų atstumu vienas nuo kito, kitaip jų trukdžiai sukels klaidos reakciją.
Laiko nustatymas
	Jis gali būti nustatytas nuo 8 sekundžių (visiškai pasukite prieš laikrodžio rodyklę) iki 12 minučių (visiškai pasukite pagal laikrodžio rodyklę). Bet koks judesys, aptiktas nepasibaigus šiam laikui, iš naujo paleis laikmatį. Aptikimo diapazono reguliavimui ir ėjimo testui atlikti rekomenduojama pasirinkti trumpiausią laiką.
PASTABA: kai šviesa išsijungs automatiškai, praeis 1 sekundė, kol jutiklis bus pasirengęs aptikti kitą judesį, ty tik signalas, aptiktas po 1 sekundės, gali įsijungti automatiškai. Jis daugiausia skirtas delsos laikui nuo signalo aptikimo momento ir šviesos automatinio įjungimo iki šviesos automatinio išsijungimo reguliuoti. Galite nustatyti delsos laiką pagal savo praktinį poreikį. Tačiau energijos taupymo sumetimais verčiau sumažinkite delsos laiką, nes mikrobangų jutiklis turi nuolatinio jutimo funkciją, ty bet koks judesys, aptiktas prieš pasibaigiant delsos laikui, iš naujo paleis laikmatį, o lemputė degs toliau. tik jei aptikimo diapazone yra žmogus.
Šviesos valdymo nustatymas
	Jis gali būti apibrėžtas 2–2000 liuksų diapazone. Norėdami pasukti rankenėlę iki galo prieš laikrodžio rodyklę, apytiksliai 2 liuksai, iki galo pagal laikrodžio rodyklę – apie 2000 liuksų. Reguliuodami aptikimo zoną ir atlikdami ėjimo testą dienos šviesoje, turite pasukti rankenėlę iki galo pagal laikrodžio rodyklę.
Pastaba: nereguliuokite trijų funkcinių rankenėlių per daug. Taip yra todėl, kad trys funkcinės rankenėlės buvo tiesiogiai sujungtos su komponentais, kiekviename iš trijų komponentų yra nedidelis kamštis, kai reguliuojate rankenėles nuo pradžios iki galo, per didelis posūkis sugadins kamštį ir sukels 360° kampą. be sustojimo apsisukti. Reguliavimo diapazono riba yra 270°, atkreipkite į tai dėmesį.

Montavimas
Išjunkite maitinimą.
Į maitinimo laidą ir valdymo liniją įstatykite srieginius vamzdelius.
Prijunkite maitinimą ir apkrovą su jutikliu pagal prijungimo linijos schemą.
Pasukite rankenėles į idealias sąlygas
(Nustatymus apibrėžkite, kaip nurodyta aukščiau paminėtoje dalyje SETTING MANNER ONE.).

1、Įrengimas ant siūbuojamo objekto sukels klaidos reakciją.
2、Vėjo perpučiama drebanti uždanga sukels klaidos reakciją. Prašome pasirinkti tinkamą montavimo vietą.
3. Įdiegę ten, kur eismas yra užimtas, sukels klaidos reakciją.
4 、 Kibirkštys, kurias sukuria netoliese esanti įranga, sukels klaidos reakciją.

Gedimas ir sprendimas

Gedimas	Nesėkmės priežastis	Sprendimas
Krovinys neveikia.	Šviesos apšvietimas nustatytas neteisingai.	Sureguliuokite apkrovos nustatymą.
	Krovinys sulaužytas.	Pakeiskite apkrovą.
	Maitinimas išjungtas.	Įjunkite maitinimą.
Krovinys veikia visą laiką.	Aptikimo srityje yra nuolatinis signalas.	Patikrinkite aptikimo srities nustatymus.
Apkrova veikia, kai neaptinkamas judesio signalas.	Lempa sumontuota netinkamai, todėl jutiklis neaptinka patikimų signalų.	Iš naujo sureguliuokite montavimo vietą.
Apkrova veikia, kai neaptinkamas judesio signalas.	Jutiklį aptinka jutiklis (judėjimas už sienos, mažų objektų judėjimas ir kt.)	Patikrinkite aptikimo srities nustatymus.
Aptikus judesio signalą, apkrova neveikia.	Judėjimo greitis per greitas arba nustatyta aptikimo sritis per maža.	Patikrinkite aptikimo srities nustatymus.

● Patvirtinkite naudodami profesionalų montavimą.
● Saugumo sumetimais prieš montuodami ir išimdami išjunkite maitinimą.
● Bet kokie nuostoliai, atsiradę dėl netinkamo naudojimo, gamintojas neprisiima jokios atsakomybės.

Esame įsipareigoję skatinti gaminių kokybę ir patikimumą, tačiau visi elektroniniai komponentai turi tam tikrą tikimybę tapti neefektyvūs, o tai sukels tam tikrų rūpesčių. Projektuodami atkreipėme dėmesį į perteklines konstrukcijas ir priėmėme saugos kvotas, kad išvengtume problemų.
Ši instrukcija be mūsų leidimo negali būti kopijuojama jokiais kitais tikslais.
