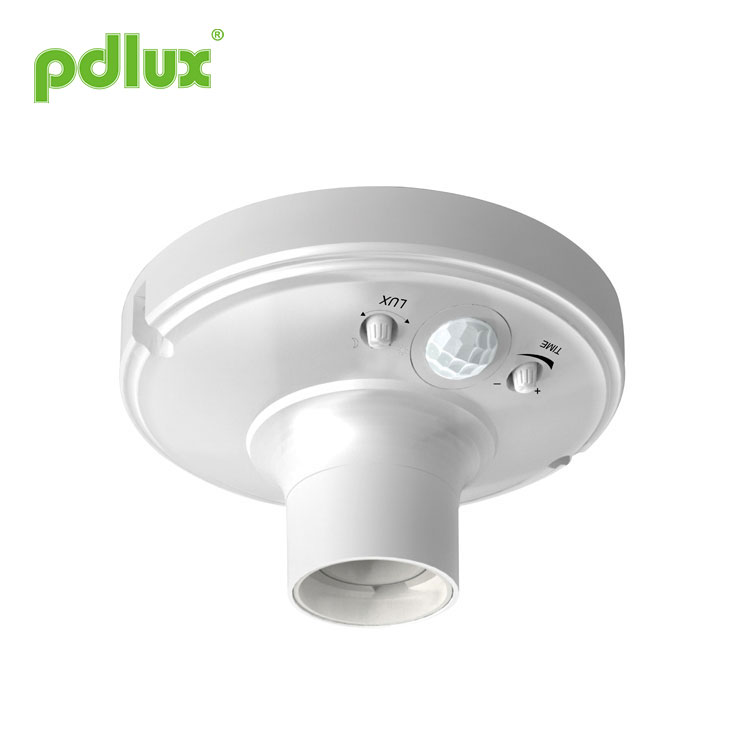

LED lubinė infraraudonųjų spindulių indukcinė lempa

Infraraudonųjų spindulių jutiklio lempos PD-PIR114 instrukcija

â— Automatiškai suvokti aplinkos šviesos apšvietimą.
- Savo nuožiūra reguliuokite aptikimo laiką.
- Savo nuožiūra reguliuokite aplinkos šviesos apšvietimą
- Galima sumontuoti įvairius E27 tipo šviesos šaltinius.
- Galima montuoti prie lubų ir prie sienos.
- aptikti žmogaus kūno infraraudonųjų spindulių signalą.

Santrauka

1. LED lubų infraraudonųjų spindulių indukcinė lempa yra PIR jutiklis ir intelektuali šviesa, naudojanti žmogaus infraraudonųjų spindulių energiją kaip valdymo signalo šaltinį ir nustatanti, ar šviesa turi veikti, ar ne, ir automatiškai valdyti šviesą.
2. Kai įeinama į aptikimo paduotą failą ir suveikia jutiklis, lemputė užsidega; kai žmogus palieka aptikimo paduotą ir pasiekia nustatymo laiką, lemputė išsijungs.
3. LED lubų infraraudonųjų spindulių indukcinė lempa gali automatiškai aptikti aplinkos šviesos apšvietimą ir nustatyti ir koreguoti vertę pagal faktinį poreikį. Pvz., Šviesa įsijungs ir veiks, kai aplinkos apšvietimas bus nustatomas. viršijus nustatytą vertę, lemputė nustos veikti.
4. Šviesa degs tol, kol suveiks jutiklis. Aptikus pastovų signalą, laikas bus uždengtas ir šviesa nuolat degs.
5. Standartinis lempos laikiklis yra E27 lempos laikiklis, kurį galima pritaikyti. Nominali apkrova ir tipas atitinka specifikacijas, rekomenduojama taupanti energijos lemputė.
6. LED lubų infraraudonųjų spindulių indukcinę lempą galima montuoti patalpose, koridoriuose ir visuomeniniuose pastatuose.

LED lubų infraraudonųjų spindulių indukcinės lempos specifikacijos

Maitinimo šaltinis: 220–240 VAC	Šviesos valdymas: 10-2000LUX
Maitinimo dažnis: 50Hz	Aptikimo kampas: 120 ° / 100 °
Nominali apkrova: 40W Maks. (volframas, fluorescencinis ir LED)	Montavimo aukštis: 2,5 ~ 3,5 m
Laiko nustatymas: pusės apšvietimo režimas (tik kaitrinei šviesai	Darbinė temperatūra: -10â „ƒï½ž40â„ ƒ
šaltinis ir LED lemputės lempa. LED lemputė	Darbinė drėgmė: <93% RH
lempa turi su pritemdymo funkcija).	Aptikimo greitis: 0,6 ~ 1,5 m / s
uždelsimo laikas: 10S～12min (reguliuojamas)	Lempos lizdo tipas: E27 (standartinis)
uždelsimo laikas: 30S～2h (reguliuojamas)	Galimas žibinto tipas:
normalus režimas	(Prieš montuojant fiksuotą, atsižvelgiant į šviesos šaltinio tipą, tada pasirinkite jungiklio padėtį.)
uždelsimo laikas: 10S～12min (reguliuojamas)
Aptikimo diapazonas: 6-8m

Jutiklio informacija

Montavimo tvarka

1. Pažymėkite gaminio montavimo vietą. 4. Prijunkite maitinimo laidus.
2. Išgręžkite skylę pripūstu varžtu.5. Pritvirtinkite gaminį prie sienos varžtu.
3. Plaktuku užfiksuokite pripūstą varžtą.

tvirtinimas prie sienos

lubų montavimas

• Išjunkite maitinimą.
Apatinis stovas pritvirtinamas pasirinktoje padėtyje pripūstu varžtu.
• Prijunkite maitinimą prie jutiklio prijungimo laido stulpelio pagal prijungimo laido schemą.
• Norėdami priversti, priveržkite varžtą ir įjunkite maitinimą.
â € ¢ Diegimas yra gerai.

Ryšio-laido schema 1. Atsukite gnybto varžtą. 2. Įkiškite elektros laidą per linijos angą, kad prijungtumėte laidus L; N terminalas. 3. Prisukite varžtą. Struktūra ir funkcijų rodymas Laiko rankenėlė:nustatykite ir nustatykite laiką, kurį lemputė įsijungia esant indikatoriaus signalo būsenai, kad jis išsijungtų be indikatoriaus signalo. Jutiklis:surinkti žmogaus kūno signalą ir suveikti jutiklio lempą. Šviesos valdymo rankenėlė:nustatykite ir sureguliuokite aplinkos šviesos apšvietimą, aplinkos šviesos apšvietimo skiriamąjį tašką tiek žiburiuose, tiek mažuose žiburiuose. Lempos adapteris:įdiekite šviesos šaltinį. Gaminio režimas yra įprastas ir pusės apšvietimo režimas. Pusiau šviesos režimu šviesa lėta ir su puse šviesos funkcija. Įprastu režimu šviesa greitai įsijungia, pusės šviesos funkcija neveikia. Pastaba:prieš montuojant fiksuotą, atsižvelgiant į šviesos šaltinio tipą, tada pasirinkite jungiklio padėtį! „Vėlavimo laikas: 10S～12min (normalus režimas) Vėlavimo laikas: 30 sekundžių pusė šviesios būsenos: 10 minučių vėliau (pusiau šviesos režimas) â ‘¢ Vėlavimo laikas: 10S～12min pusė šviesios būsenos: 3min vėliau (pusiau šviesos režimas) Pastaba: Through the delay knob to adjust the delay time of the concrete. Atidarykite mygtuką â ‘(10s – 12min), tai įprastas režimas, šviesa greitai įsijungia, nėra pusės šviesos funkcijos. Atidarykite „30s – 2h“ mygtuką, atidėkite daugiau nei 10 minučių, kai per 10 minučių neaptikote, šviesa bus perjungta į pusės šviesos režimą, kai tik šviesa pereis į visos šviesos režimą , per nustatytą laiką jokio aptikimo nėra, šviesa tampa tamsi. Atidarykite mygtuką â ‘¢ (10s – 12min), vėlavimo laikas yra ilgesnis nei 3 minutės, kai per 3 minutes neaptiksite, šviesa persijungs į pusiau šviesos režimą, kai šviesa įsijungs iki galo šviesos režimas, jokio aptikimo per nustatytą laiką nėra, šviesa tampa tamsi. Pastaba: only for incandescent light source and LED bulb lamp.  Šviesos diodų lemputė turi būti pritemdyta.

Testas

1. Pasukite LUX rankenėlę pagal laikrodžio rodyklę į maks., Pasukite TIME rankenėlę prieš laikrodžio rodyklę į min., Įjungus maitinimą maždaug 30 sek., Valdoma apkrova pradeda veikti. Kai šviesa nedega, induktorius gauna signalą ir pradeda veikti, kai šviesa įjungta, induktorius nustoja veikti. Jei nėra induktoriaus signalo, apkrova turėtų nustoti veikti
2. Sukite rankenėlę LUX pagal laikrodžio rodyklę į laikrodžio rodyklę, pasukite TIME rankenėlę pagal laikrodžio rodyklę į maks., Apkrova pradeda veikti. Esant sąlygai, kad nėra induktoriaus signalų, apkrova turėtų nustoti veikti per 12 minučių.
3. Pasukite LUX rankenėlę pagal laikrodžio rodyklę į laikrodžio rodyklę, pasukite TIME rankenėlę prieš laikrodžio rodyklę į min; bandymo metu aplinkos šviesa viršija 10 liuksų, indikatoriaus lemputė nustos veikti, kai nustos veikti apkrova; Jei aptiksite aptikimo langą nepermatomais daiktais (rankšluosčio elc), apkrova turėtų veikti. Jei nėra induktoriaus signalo, apkrova turėtų nustoti veikti per 10 sek. (Kai rankenėlė yra padėtyje â ‘â‘ ¢, kaip pav. 6)

Funkcijos nustatymas „Lux“ rankenėlė:pradėjus įsijungti šviesai, nustatykite aplinkos šviesos apšvietimą, sureguliuodami LUX rankenėlę reikiamoje vietoje. Laiko rankenėlė: Norėdami nustatyti laiką nuo įjungimo iki išjungimo, sureguliuokite jį TIME rankenėlė į reikiamą vietą.

Šviesos valdymo veikimo principas

Laiko nustatymo veikimo principas

Atkreipkite dėmesį į montavimą

Pastaba

1. Laikykite jutiklį veidu, kur žmogus paprastai juda.
2. Norėdami gauti žymiai tikslesnį apšvietimo parametrą, jutiklį laikykite aplinkos šviesos padėtyje.
3. Atpažinimo diapazonas skiriasi nuo lubų tvirtinimo prie sienos.
4. Jei vėl nustatysite signalą per vėlavimą, vėluosite.
5. LUX rankenėlė: darbo sąlygų ryškumas. Kai rankenėlė persijungia, tai reiškia, kad ji gali aptikti visą dieną, kai rankenėlė persijungs, ji veiks tik žemiau ryškumo <10 LUX.
6. LAIKO rankenėlė: tai laikotarpis, kai šviesa lėtai įsijungia be jokio signalo, kol neveikia.

Pastabos

1. Turi montuoti elektrikas arba patyręs vyras.
2. Turėtų būti įrengtas patalpose, kad būtų išvengta lietaus vandens.
3. Venkite jo montuoti ant neramumų keliančių objektų.
4. Venkite jo montuoti ant degių daiktų.
5. Prieš aptikimo langą neturėtų būti kliūčių, kad būtų galima aptikti.
6. Prieš aptikimo langą neturi būti judančio objekto.
7. Venkite jo montuoti šalia oro temperatūros pokyčių zonų, tokių kaip oro kondicionavimas, centrinis šildymas ir kt.
8. Atsižvelgdami į savo saugumą, atidarykite dangtį, kai po montavimo rasite prikabinimo įtaisą.

â— Prašome patvirtinti įdiegiant iš anksto.
â— Saugumo sumetimais, prieš montuodami ir pašalindami, išjunkite maitinimą.
Gamintojas neprisiima jokios atsakomybės už bet kokius nuostolius, atsiradusius dėl netinkamo veikimo.

Esame pasiryžę skatinti gaminio kokybę ir patikimumą, tačiau visi elektroniniai komponentai turi tam tikrą tikimybę, kad jie neveiksmingi, o tai sukels tam tikrų rūpesčių. Kurdami projektą, mes atkreipėme dėmesį į perteklinį dizainą ir priėmėme saugos kvotą, kad išvengtume jokių rūpesčių.

Šios instrukcijos be mūsų leidimo negalima kopijuoti jokiais kitais tikslais.
