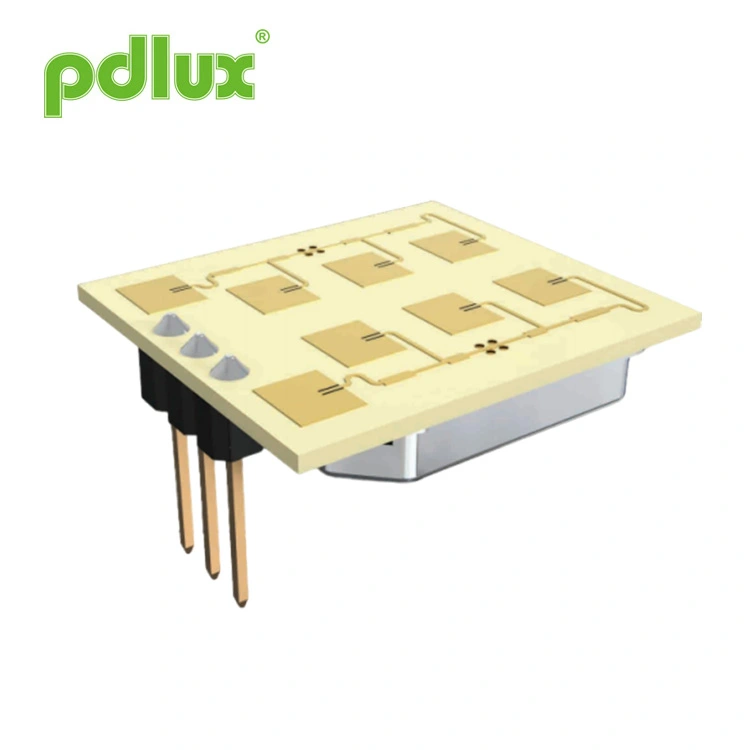

Milimetrinės bangos 24 GHz saugos radaro modulis
Pdlux tiekia kokybišką milimetrinių bangų 24 GHz saugos radaro modulį, pagamintą Kinijoje. Tai K juostos siauro kampo, didelio našumo bangų jutiklis, sukurtas bekontakčio rankinio bangos aktyvavimui, įsibrovėlių aptikimui ir automatiniam durų valdymui. Su pažangia stiprintuvo grandine ir MCU algoritmu jis palaiko įvairias programų funkcijas, tokias kaip laisvų rankų jungikliai ir įėjimo sistemos. Jutiklis užtikrina patikimą, kryptingą aptikimą ir atitinka tarptautinius standartus, įskaitant EN 300440, FCC 15.249 dalį, RED, RoHS ir REACH, užtikrindamas saugą ir atsakomybę už aplinkos apsaugą įvairiems saugumo ir automatizavimo poreikiams.
Modelis:PD-V18-A
Siųsti užklausą
PD-V18-A 24,125 GHz mikrobangų judesio jutiklis
Taikymas
Bekontaktis rankų bangų jutiklis
Didelis našumas siauru kampu
Aptikti įsibrovėlį
Bekontaktis rankų bangų jutiklis
Didelis našumas siauru kampu
Aptikti įsibrovėlį
PD-V18-A yra K juostos (24,125 GHz) siauro kampo didelio našumo banga
jutiklis. Su stiprintuvo grandinės ir MCU algoritmu, taikymas
gali būti gaminami skirtingų funkcijų gaminiai.
Pvz.: jis naudojamas rankiniu būdu mojuojant bekontaktei indukcijai
durys, ranka mojuojami bekontakčiai indukciniai jungikliai ir kiti pritaikymai
produktų.
Pagal EN 300440-V2.1.1, EN 62479: 2010 m.
RAUDONA direktyva – 2014/53/ES
Pagal FCC 15.249 dalį
Pagal EN 62321, ROHS direktyvą – 2011/65/ES
Pagal REACH direktyvą – 1907/2006/EB
RAUDONA direktyva – 2014/53/ES
Pagal FCC 15.249 dalį
Pagal EN 62321, ROHS direktyvą – 2011/65/ES
Pagal REACH direktyvą – 1907/2006/EB

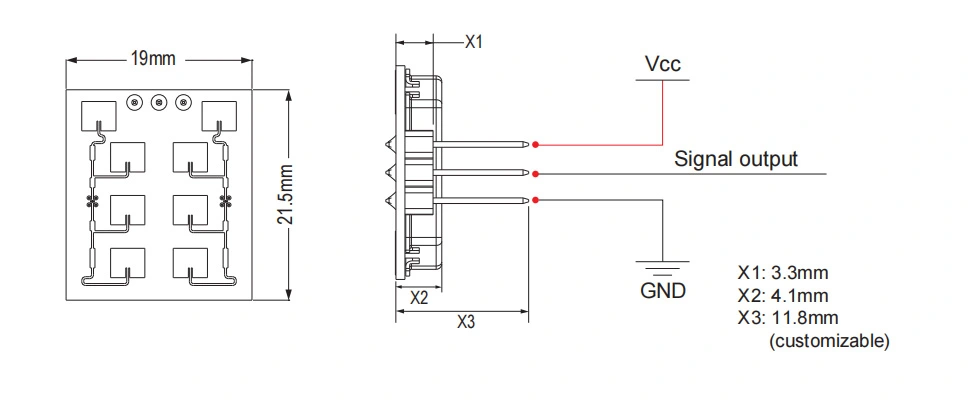

Produktų dydis
Techniniai parametrai
| Parametras | Pastabos | Min | Tip | Maks | Vienetai |
| Maitinimo įtampa | Vcc | 3.0 | 5.0 | 5.25 | V |
| Dabartinis suvartojimas | lcc | 20 | 30 | 35 | mA |
| Veikimo režimas | Maitinamas PWM, jis gali valdyti 3–15 mA darbinę srovę | ||||
| Impulso plotis | Tpulsas | 10 | μs | ||
| Darbinė temperatūra | Į viršų | -30~+65 | ℃ | ||
| Laikymo temperatūra | Tstg | -10 | +60 | ℃ | |
| Stabilus laikas |
|
<5 |
|
μsek | |
| Triukšmas | 3.5 | 4.5 | 4.5 | mVRms | |
| Dažnio nustatymas | f | 24.000 | 24.125 | 24.250 | GHz |
| Spinduliuotės galia (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Sandėliavimas Aplinkos drėgmė | 45 % ~ 65 % | RH | |||
ĮSPĖJIMAS: tikrasis aptikimo diapazonas yra susijęs su grandinės signalo stiprinimo stiprumu, bendru PCBA išdėstymu. ir MCU slenkstis.
1 pastaba: spinduliuotė sukurta taip, kad atitiktų FCC ir CE taisykles.
2 pastaba: Priimamo signalo stiprumas (RSS) matuojamas, kai bendras 70 dB 1 kelio praradimas.
3 pastaba: Triukšmo įtampa matuojama nuo 10 Hz iki 100 Hz prie išvesties prievado, Anechoic kameros viduje.
4 pastaba: rekomenduojamas impulsinis režimas
