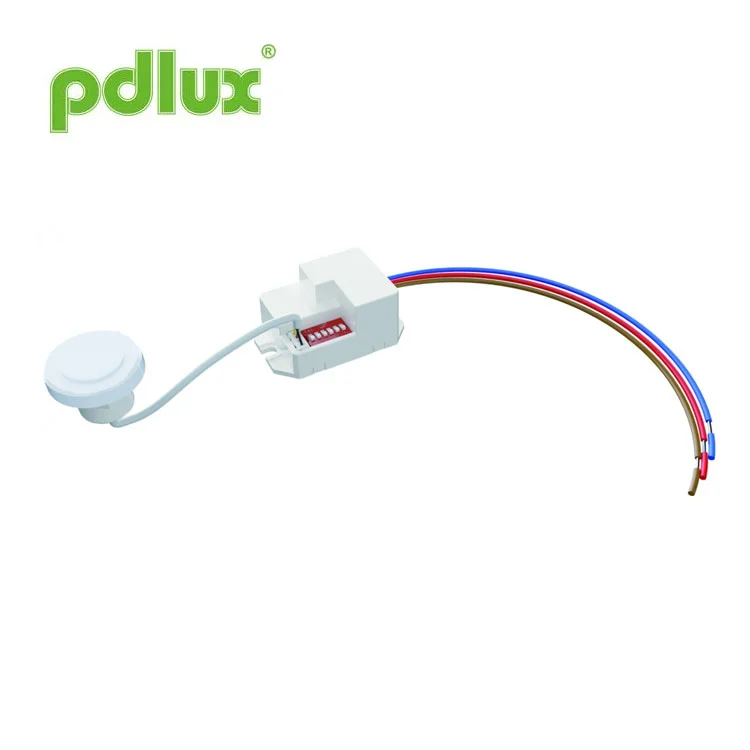

Naujas 5,8 GHz apvalios galvutės mikrobangų jutiklis siauriems koridoriams ir laiptams
Modelis:PD-MB15F
Siųsti užklausą

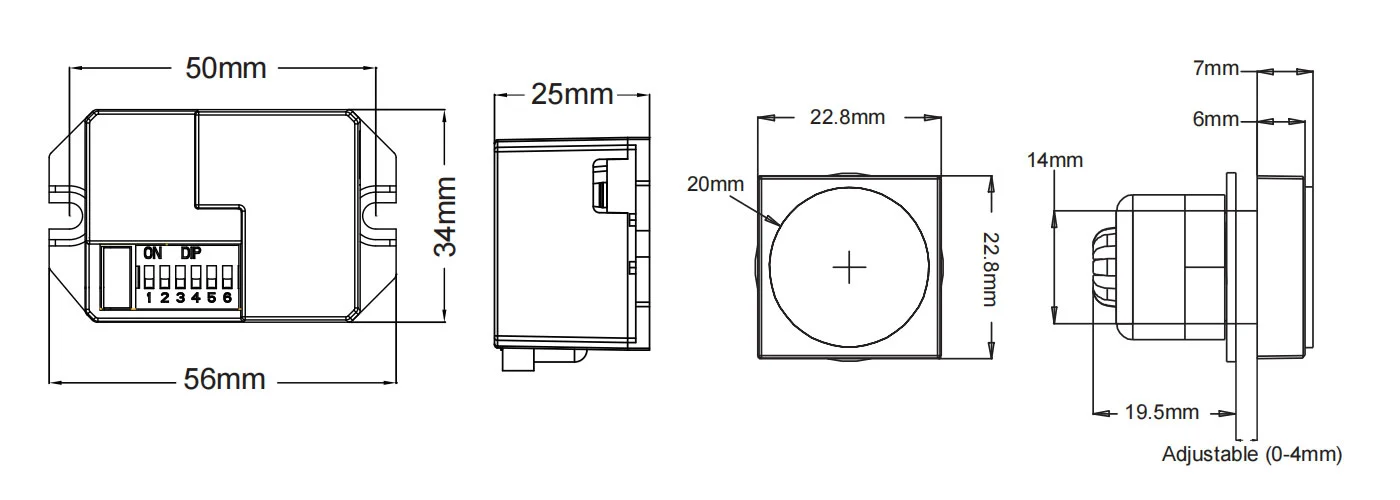

Produkto dydis
Santrauka
Tai itin tikslus skaitmeninis mikrobangų jutiklis, kurio aptikimo diapazonas yra 360°, o darbinis dažnis – 5,8 GHz. Jis pagrįstas Doplerio principu, kuris sujungia skleidžiantį ir priimantįjį. Jis naudoja MCU (mikro valdymo bloką), kuris labai padidina jo tikslumą ir sumažina gedimų dažnį. Jis yra subtilios išvaizdos ir kompaktiškos struktūros. Jis gali būti nepriklausomai prijungtas prie apkrovų arba lengvai montuojamas šviestuvų viduje su abažūru pagamintas iš stiklo arba plastiko. Jis plačiai naudojamas koridoriuose, prausykloje, lifte, buityje ar kitose viešose vietose, siekiant apsaugoti ar taupyti energiją.
Savybės
1.Ne spinduliuotės žala: jo siųstuvo galia yra mažesnė nei 0,2 mW, o tai nedaro žalos žmogaus organizmui.
2. Stiprus atsparumas trukdžiams, gali dirbti temperatūros diapazone nuo -15 ℃ iki + 70 ℃.
3.Dažnis yra pastovus ir dažnio poslinkis dažnių diapazone neįvyks.

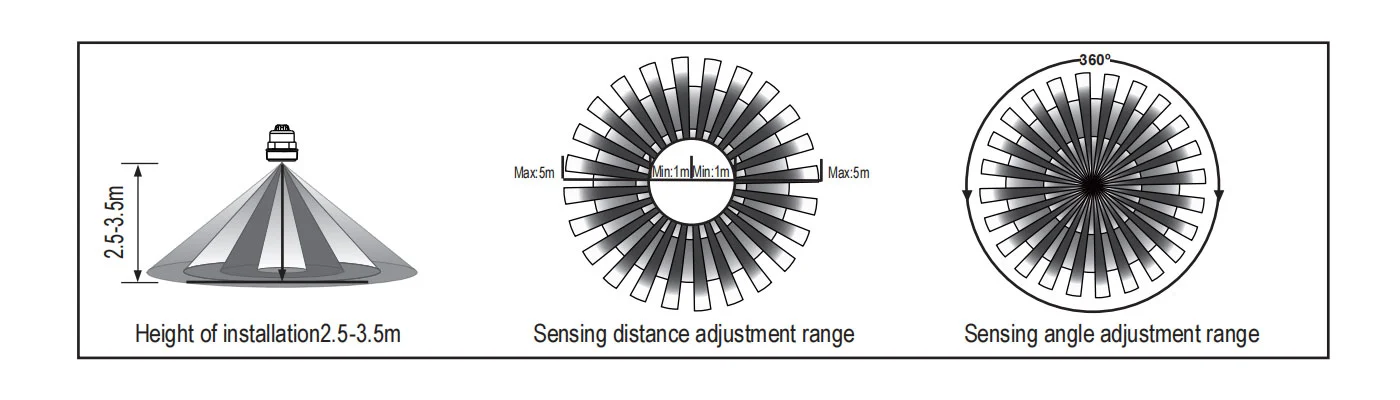

Informacija apie jutiklį

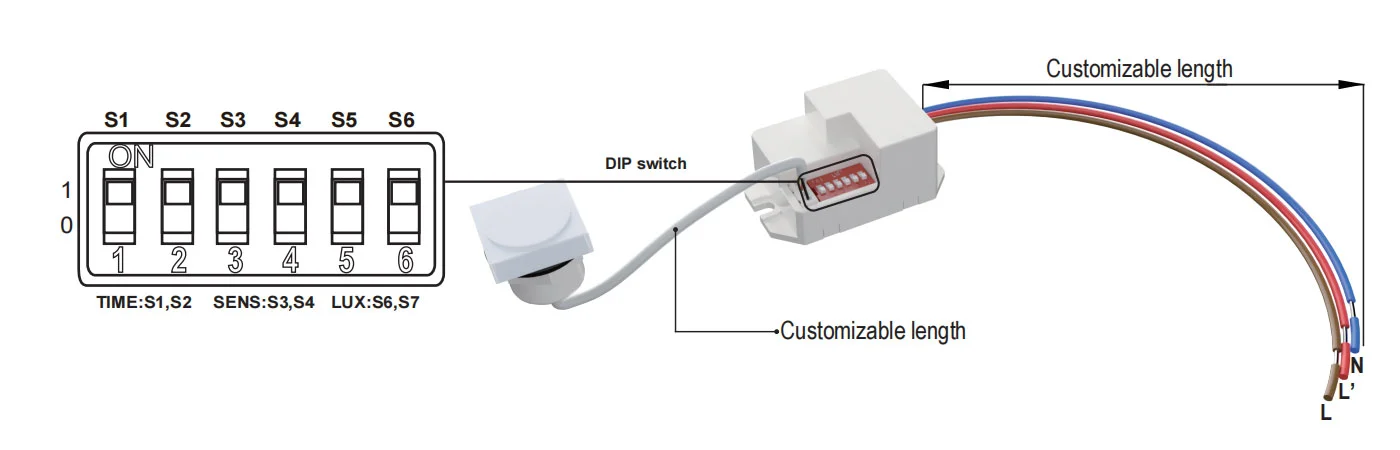

Nustatymo būdas: DIP jungiklis
Specifikacijos
=| Maitinimo šaltinis | 220-240VAC |
| Maitinimo dažnis | 50 Hz |
| HF sistema | 5,8 GHz (Centrinis dažnis) CW elektros banga, ISM juosta |
| Nominali apkrova | 800W Max.volframas 200W Max.fluorescencinė ir LED |
| Apsaugos lygis | IP20, II klasė |
| Montavimo sėd | patalpose, montavimas prie lubų |
| Perdavimo galia | <0,2mW |
| Aptikimo kampas | 360° |
| Aptikimo diapazonas | 1m-2m-4m-5m (spindulys.) (reguliuojamas) |
| Laiko nustatymas | 8sek-3min-10min-15min, (reguliuojamas) |
| Šviesos valdymas | 10LUX-50LUX- >2000LUX, (reguliuojamas |
| Energijos suvartojimas | apie 0,5 W |
| Darbinė temperatūra | -15°C~+70°C |
Laiko nustatymas S1 S2
Jis gali būti apibrėžtas kaip nuo 8 sekundžių iki 15 minučių. Bet koks judesys, aptiktas nepasibaigus šiam laikui, iš naujo paleis laikmatį. Aptikimo diapazono koregavimui ir ėjimo testui atlikti rekomenduojama pasirinkti trumpiausią laiką. Norėdami nustatyti jungiklį į ON, yra „1“, o OFF – „0“.
Jis daugiausia skirtas delsos laikui nuo signalo aptikimo momento ir šviesos automatinio įjungimo iki šviesos automatinio išsijungimo reguliuoti. Galite nustatyti delsos laiką pagal savo praktinį poreikį. Tačiau energijos taupymo sumetimais verčiau sumažinkite delsos laiką, nes mikrobangų jutiklis turi nuolatinio jutimo funkciją, ty bet koks judesys, aptiktas prieš pasibaigiant delsos laikui, iš naujo paleis laikmatį, o lemputė užsidegs tik tuo atveju, jei aptikimo diapazone yra žmogus.
Aptikimo diapazono nustatymas (jautrumas) S3 S4
Aptikimo diapazonas yra terminas, vartojamas apibūdinti apytikriai apskritimo ant žemės spindulius, kai jis sumontuotas 3 m aukštyje. Norėdami nustatyti jungiklį į ON, yra „1“, o OFF – „0“.
Pastaba: naudodami šį gaminį, sureguliuokite jautrumą (aptikimo diapazoną) iki tinkamos vertės, bet didžiausios, kad išvengtumėte nenormalios reakcijos, atsirandančios dėl lengvai aptinkamo netinkamo judesio pučiantiems lapams ir užuolaidoms, mažiems gyvūnams arba elektros tinklo ir elektros įrangos trikdžiams. Visa tai, kas paminėta aukščiau, sukels klaidos reakciją. Kai gaminys neveikia normaliai, pabandykite atitinkamai sumažinti jautrumą ir tada išbandykite. Žmogaus judėjimas sukels jutiklio indukciją, todėl tikrindami funkciją, palikite indukcijos sritį ir nejudėkite, kad jutiklis neveiktų nuolat.
Šviesos valdymo nustatymas S5 S6
Jis gali būti apibrėžtas 10–>2000 liuksų diapazone. Į nustatykite jungiklį į ON yra "1", o OFF yra "0".
Šis vadovas skirtas dabartiniam šio gaminio turinio programavimui, bet kokie gamintojo pakeitimai ir modifikacijos atliekami be įspėjimo!
Griežtai draudžiama kopijuoti naudojimo instrukcijos turinį bet kokiais kitais tikslais be įmonės leidimo.
| Gedimas | Nesėkmės priežastis | Sprendimas |
| Krovinys neveikia. | Šviesos apšvietimas nustatytas neteisingai. | Sureguliuokite apkrovos nustatymą. |
| Krovinys sulaužytas. | Pakeiskite apkrovą. | |
| Maitinimas išjungtas. | Įjunkite maitinimą. | |
| Krovinys veikia visą laiką. | Aptikimo srityje yra nuolatinis signalas. | Patikrinkite nustatymus aptikimo zona. |
| Krovinys veikia kai yra neaptiktas judesio signalas. | Lempa sumontuota netinkamai, todėl jutiklis sugenda aptikti patikimus signalus. | Iš naujo sureguliuokite montavimo vietą. |
| Judesio signalą aptinka jutiklis (judėjimas už sienos, mažų daiktų judėjimas ir pan.) | Patikrinkite aptikimo srities nustatymus. | |
| Aptikus judesio signalą, apkrova neveikia. | Judėjimo greitis per greitas arba nustatyta aptikimo sritis per maža. | Patikrinkite aptikimo srities nustatymus. |
Įspėjimas! Toliau nurodytos situacijos sukels klaidos reakciją.
1. Įrengimas ant siūbuojamo objekto sukels klaidos reakciją.
2. Vėjo perpučiama drebanti uždanga sukels klaidos reakciją. Prašome pasirinkti tinkamą montavimo vietą.
3. Įrengimas ten, kur intensyvus eismas sukels klaidos reakciją.
4. Kibirkštys, kurias sukuria netoliese esanti įranga, sukels klaidos reakciją.
● Patvirtinkite naudodami profesionalų montavimą.
● Saugumo sumetimais prieš montuodami ir išimdami išjunkite maitinimą.
● Dėl netinkamo naudojimo atsiradusių nuostolių gamintojas neprisiima jokios atsakomybės.
