PDLUX pristato atnaujintus PD-V9H / PD-V9P / PD-V9S X-Band Doplerio jutimo modulius, pasirinktinė versija be kaiščio
Ningbo PDLUX Electronic Technology oficialiai pristato patobulintus PD-V9 X-band Doplerio radarų jutiklius, įskaitant PD-V9H, PD-V9P ir PD-V9S. Serija, pasižyminti įvairiais kaiščių išdėstymais ir dviem pagrindinėmis dažnio parinktimis bei pasirenkamu tinkinimu be kontaktų, atitinka įvairius PCB išdėstymo reikalavimus, kuriuos kelia pasauliniai elektronikos gamintojai.
Pagrindinis diferencijavimas: smeigtukų išdėstymas ir dažnio pasirinkimas
Visi trys modeliai turi tą pačią grandinę, anteną ir elektrines charakteristikas, skiriasi tik kontaktų žingsnis ir veikimo dažnis, kad atitiktų regioninius radijo standartus:
· PD-V9H:10,587 GHz ± 10 MHz (ES standartinis dažnis), X1 = 3,4 mm, X2 = 9,8 mm kaiščių atstumas įprastam Europos ir Amerikos PCB dizainui
· PD-V9P:10,525 GHz ± 20 MHz (visame pasaulyje universalus dažnis), kompaktiški X1 = 3 mm, X2 = 8,9 mm kaiščiai, kad sutaupytumėte PCB pėdsaką
· PD-V9S:10,525 GHz ± 20 MHz, standartinis 3,4 / 9,8 mm kaiščių išdėstymas, skirtas tiesioginiam senų jutiklių pakeitimui

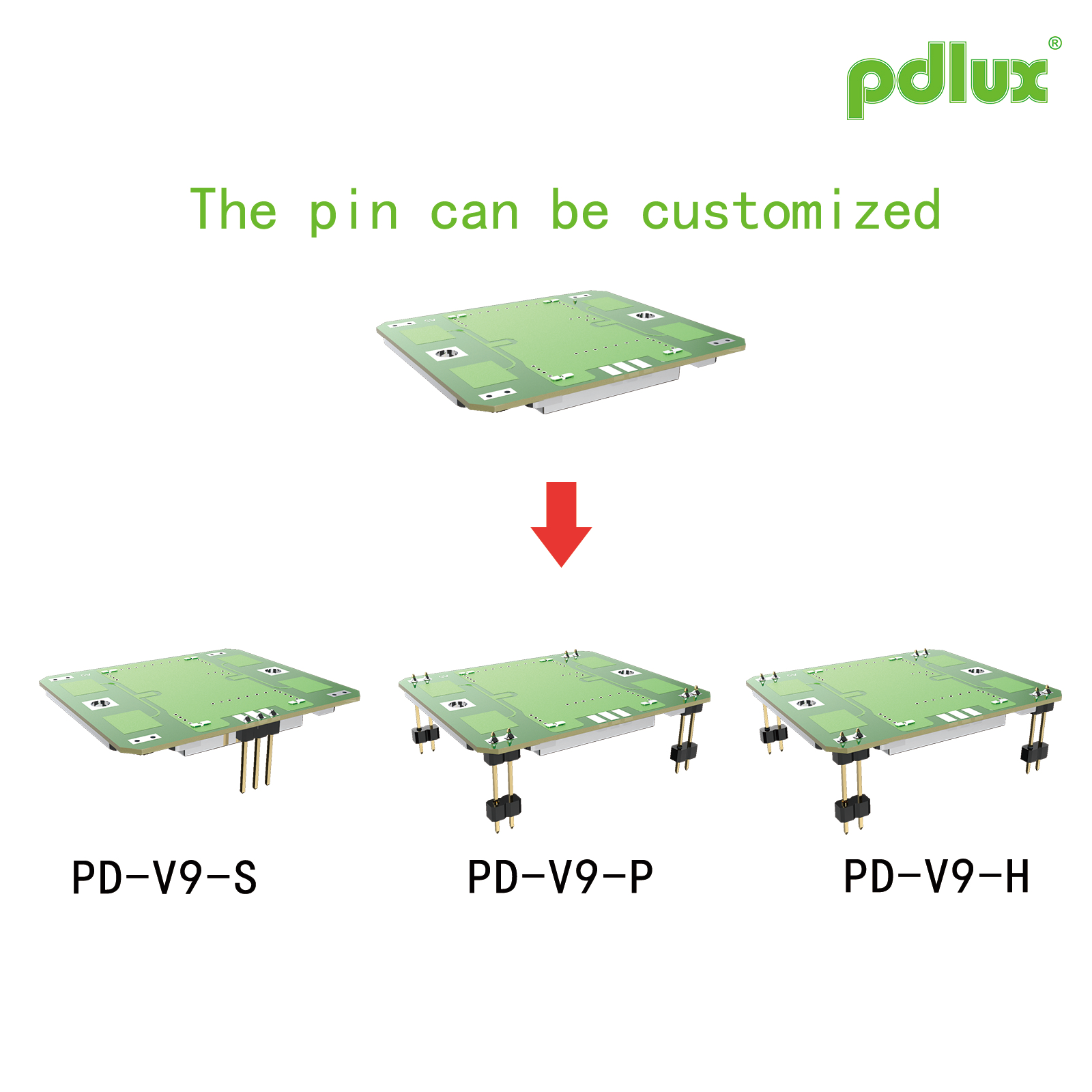

Tinkinta parinktis:Pagal pageidavimą galima įsigyti besmeigių plikų modulių SMD tvirtinimui; X3 dydis gali būti pritaikytas pagal kliento specifikacijas.
Unifikuotos aukščiausios specifikacijos visoms PD-V9 serijoms
Sukurtas su DRO dielektrinio rezonatoriaus osciliatoriumi ir integruota pataisine antena, visas asortimentas turi vienodas specifikacijas:
· Maitinimo įtampa: DC5V±0,5V, tipinė srovė mažesnė nei 32mA; PWM maitinimo režimas palaikomas itin mažam energijos suvartojimui
· Tipinis EIRP: 13dBm (20mW), priėmimo jautrumas -90dBc, antroji harmonika ≤-40dBm
· Darbinė temperatūra: -30℃~+55℃ įprastas diapazonas, pratęstas nuo -40℃ iki +80℃
· Spindulio kampas: 36° E-plokštuma, 72° H-plokštuma; Galimas lankstus montavimo kampas
· RoHS sertifikuotas ir atitinkantis ETS 300 440 pasaulinės rinkos patvirtinimui
Platus taikymo scenarijus
Idealiai tinka automatinėms durims, judesio jutiklių apšvietimui, apsaugos signalizacijai, daiktų interneto buvimo jutikliams ir greičio aptikimo įrangai. Keičiant senus radaro modulius, naudotojams tereikia pakoreguoti stiprintuvo stiprinimą, kad išspręstų jautrumo problemas be MCU kodo peržiūros, o tai labai sumažins kūrimo išlaidas.
