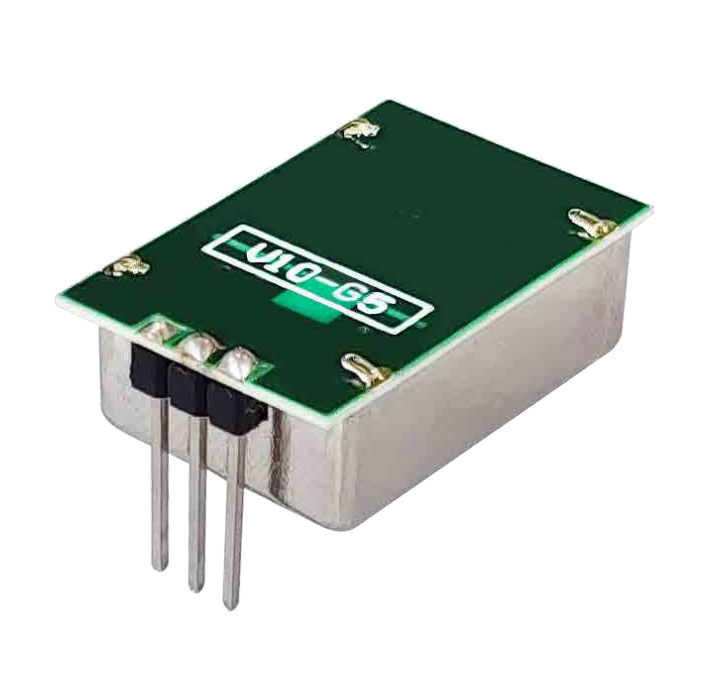

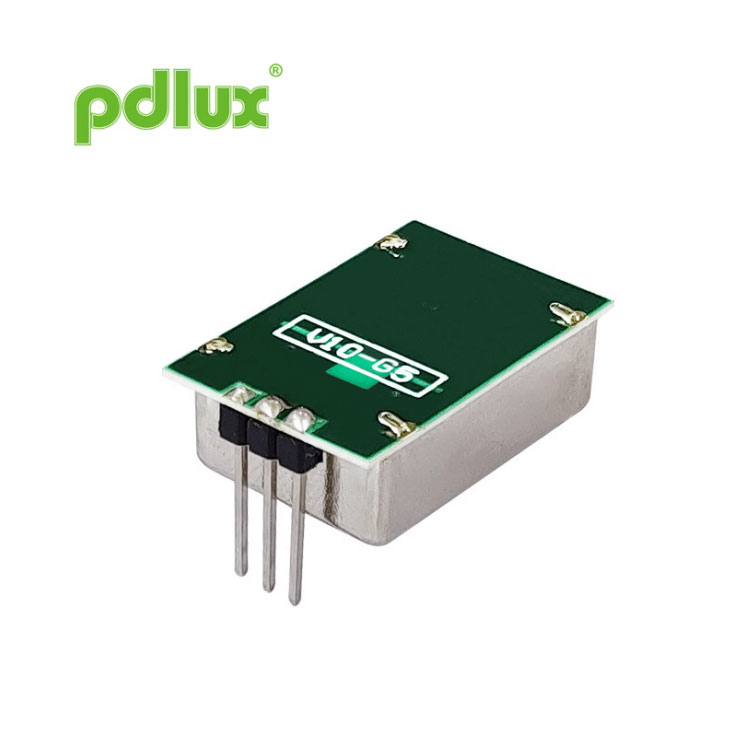

PD-V10-G5 miniatiūrinis X-Band mikrobangų siųstuvo-imtuvo judesio detektoriaus blokas
Pagaminti įmonės Pdlux gamykloje Kinijoje, esame pripažinti PD-V10-G5 miniatiūrinių X-Band mikrobangų siųstuvų-imtuvų judesio detektoriaus blokų gamintojai ir tiekėjai, kruopščiai stebintys kiekvieną gamybos žingsnį, kad būtų užtikrinta kokybė ir aiški kainodara, teikdami savo klientams ekonomiškus sprendimus.
Siųsti užklausą
Įrenginys, patalpintas metalinėje skardinėje, turi dielektrinio rezonatoriaus stabilizuotą osciliatorių, kuris užtikrina stabilų veikimas plačiame temperatūrų diapazone CW arba žemo darbo ciklo impulsiniu režimu ir integruotas homodyne imtuvas padidina jautrumą ir patikimumą.
Ši modulių šeima tiekiama su +5v arba +3v maitinimo įtampa.
Pagrindinis veikimo principas susideda iš dažnio poslinkio tarp siunčiamo ir priimamo signalo aptikimo
atsispindi atgal nuo judančio objekto, esančio įrenginio matymo lauke.
Įrenginys skleidžia žemo lygio išėjimo signalą, kurį galima sustiprinti ir apdoroti, kad būtų gautas garsinis arba vaizdinis pavojaus signalas
signalą ir naudoja nebrangias paviršiaus montavimo gamybos technologijas, kurios yra įrodytos kaip tvirtos ir patvarios
patikimas.
| Dalis NR. | Šalis | Dažnis | Komentarai |
| PD-V10-501 | JK | 10,587 GHz (5 V) | |
| PD-V10-502 | JAV | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgija, Olandija, Italija | 10,525 GHz (5 V) | Atitinka RED direktyvą |
| PD-V10-301 | JK | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgija, Olandija, Italija | 10,525 GHz (3 V) | Atitinka RED direktyvą |
| Dažnis | Žiūrėkite lentelę viršuje |
| Galia (min.) | 5 dBm EIRP |
| Darbinė įtampa | +5 V ± 0,25 V +3 V ± 0,15 V |
| Darbinė srovė (CW) | 25 mA (maks.) 20 mA (tipas) |
| Harmoninės emisijos | <-30dBm |
| Vidutinė srovė (5 % DC) | 1 mA tip. |
| Impulso plotis (min.) | 5 µs |
| Darbo ciklas (min.) | 1 % |
| Pulso pasikartojimo dažnis | 2-4 KHz |
| Jautrumas (10 dB S/N santykiui) | -84 dBm |
| Triukšmas (matuojamas nuo 3 Hz iki 80 Hz dažnių juostos pločio) | < 30 µV |
| Pelnas | 5 dBi |

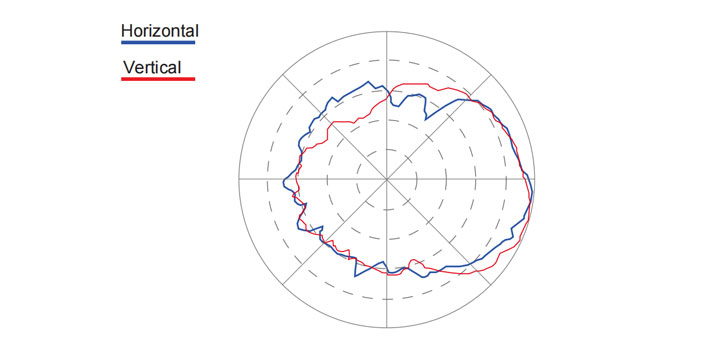

| -3 dB Spindulio plotis | |
| E Lėktuvas | 50° |
| H Lėktuvas | 60° |
| Svoris | 4 g |

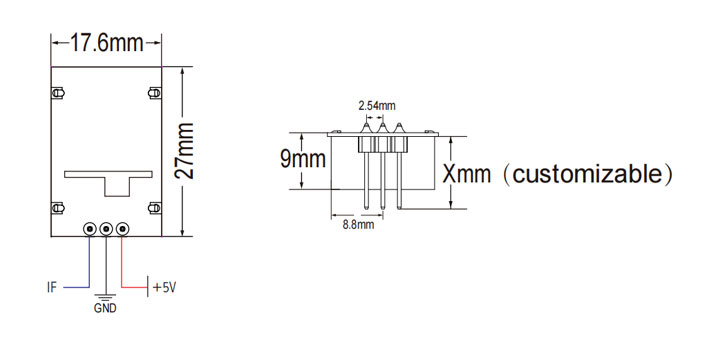

| Smeigtukų antraštės jungtys | 2,54 mm atstumas X3 |
| Atitinka RoHS reikalavimus | |
| Galia/Temp. Koeficientas (virš darbo temp. diapazono) | 3 dB |
| Dažnis/Temp. Koeficientas (virš darbo temp. diapazono) | 6,5 MHz |
| Darbinė temperatūra | -20°C iki +70°C |
Jutiklio išvesties stiprumas (aptikimo diapazonas) priklauso nuo signalo ir triukšmo santykio. Aukštesnė arba žemesnė už nominalią darbinę temperatūrą, jutiklis taip pat gali veikti, tačiau našumas bus sumažintas. Kad nesugadintumėte prietaisų, juos tvarkydami reikia būti atsargiems. Tinkama elektrostatinė iškrova (ESD) atsargumo priemonių reikia laikytis visuose laikymo, tvarkymo, surinkimo ir bandymo etapuose.
