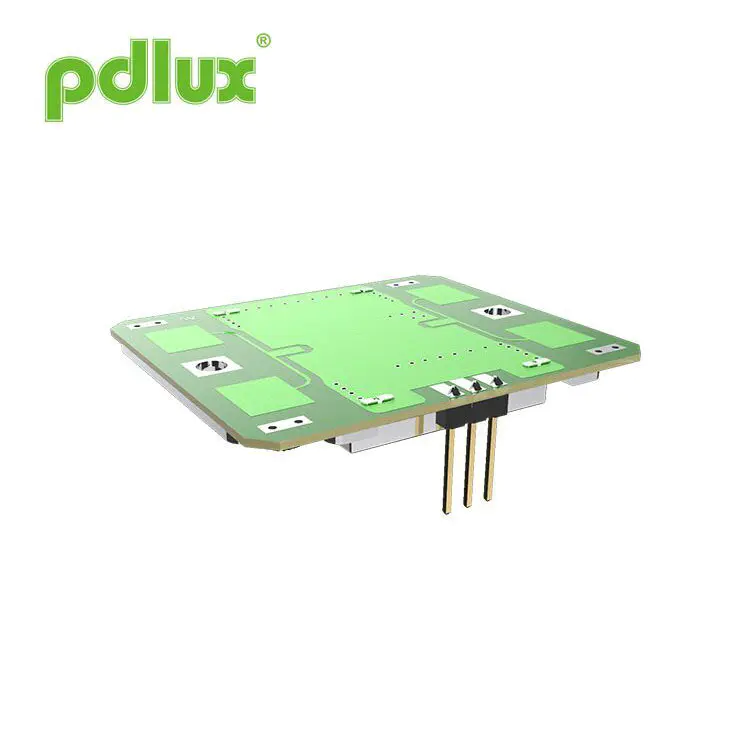

PD-V9-S X juostos Doplerio mikrobangų jutiklio modulis su kaiščio išvestimi
Kompaktiškas ir pritaikomas, PD-V9-S X juostos Doplerio mikrobangų jutiklio modulis su PIN išvestimi yra sukurtas integracijai į jūsų pažangias jutimo produktus. „PD-V9-S“ yra miniatiūrinis X juostos Doplerio radaro modulis su PIN išvestimi, puikiai tinkančiu kūrėjams ir sistemos integratoriams. Jis palaiko regioninio dažnio pritaikymą ir pasižymi dvigubos plokštumos jutimo struktūra-„Broad H“ plokštuma, kad būtų galima plačiai aprėpti, ir tikslios e. Planui tiksliam nustatymui. Jutiklis efektyviai veikia mažos galios PWM režimu, todėl jis tinka akumuliatoriui valdyti ar įterptoms sistemoms. Programos apima intelektualųjį apšvietimą, greičio jutiklį, prieigos valdymą ir IoT judesio aptikimą. Galimos pasirinktinės plėtros ir OEM/ODM paslaugos.
Modelis:PD-V9-S
Siųsti užklausą
Dydis
Savybės
- Dažnio nustatymas: 10.525-10.587GHz
- įskaitant pleistro anteną
- DRO: Dielektrinis rezonatoriaus oscilato
- Žemos nuolatinės srovės srovės kanalizacija
- Mažas dydis
- ROHS atitiktis
Specifikacijos
| Daiktas | Specifikacijos | |
| Dažnio nustatymas | 10.525-10.587GHz (pritaikytas pagal skirtingus reikalavimus) | |
| Sąlyga | Ta = +25 c ， vynas = +5 VDC | |
| Veikimo įtampa | +5,0 ± 0,5 VDC | |
| Veikimo srovė | <32 ME TIPE. | |
| Išvesties galia | 20 MW (13 dBm) E.I.R.P. tip. | |
| Dažnio stabilumas | ± 5 MHz maks. (TA: nuo -30 iki +55 C) | |
| Returno nuostolių jautrumas | -90 DBC Typ. | |
| Antroji harmoninė emisija | -40 dBm diapazonas | |
| Antenos pluošto plotis (-3 dB) | E-plokštuma | 36 laipsnių nom. (72 laipsnių oretinis visas kampas) |
| H-plokštuma | 72 laipsnio nom. (144 laipsnių oretinis visas kampas) | |
| RF sąsaja | Pleistro antena | |
| Temperatūros diapazonas | Nuo -30 iki +55 C (standartinė naudojimo apimtis), nuo -40 iki +80 C (maksimalus naudojimo diapazonas) | |
| Atitikties reglamentas | ETS 300 440 | |
Radiacijos modelis
Trumpas įvadas
„PD-V9“ serijos ryškumo jutiklis veikia X juostoje. Veikimo dažnis yra 10,525 GHz dažnio diapazonas iki 10,687 GHz. Vartotojai turi pirkti pagal pritaikymą pagal šalies, kurioje ji yra, dažnio taisykles. Pavyzdžiui, 10,525 GHz, 1 0,587 GHz, 10,687 GHz. „PD-V9“ serijos jutikliai yra plačiai naudojami saugumo ir stebėjimo programų produktuose, automatiniuose durų jutikliuose, mobiliųjų jutiklių lemputėse, IoT jutikliuose, greičio jutikliuose ir įvairiuose mobiliųjų jutiklių gaminiuose.
Jutiklis turi didelio kampo H-plokštumos aptikimą ir mažo kampo aptikimą. Naudojimo metu vartotojai gali pritvirtinti jutiklį skirtingais kampais. Tarsi vartotojai nori, kad jutiklio darbo srovė būtų kuo mažesnė, jutiklio maitinimo būdą galite nustatyti PWM (darbo ciklo) režimu, kuris gali efektyviai sumažinti darbo srovę.
Galimos problemos
Kai vartotojai susiduria su šiomis problemomis, naudodamiesi arba tiesiogiai keičiant originalų jutiklį.
1. Pirmasis naudojimas:
Kai naudojate „PD-V9-S X-Band Doppler“ mikrobangų jutiklio modulį su PIN išvestimi pirmą kartą ir susiduriate su dideliu jautrumu ar nepakankamu jautrumu, pirmiausia turėtumėte patikrinti amplifikacijos grandinės padidėjimo būseną. Ir tai, ar MCU naudojamas skaičiavimo metodas signalams apdoroti. Paprastai tariant, lengva rasti sprendimą.
2. Galimos problemos, kurios gali kilti tiesiogiai keičiant anksčiau naudojamus jutiklius:
Kai tiesiogiai keičiate anksčiau naudojamus jutiklius, taip pat gali kilti didelio jautrumo ir mažo jautrumo problemų, kurias galima lengvai išspręsti. Pakanka tiesiog padidinti amplifikacijos grandinę arba sumažinti amplifikacijos grandinės padidėjimą. Nereikia atsižvelgti į MCU signalo apdorojimo algoritmą.
Pagalba, kurios pradedantiesiems gali prireikti, gali prireikti:
Jei susiduriate su sunkumais, naudodamiesi PD-V9 serijos jutikliais ir jums reikia pagalbos. Galite susisiekti su mumis el. Paštu. Apskritai galima gauti atsakymus.
Produkto įvadas:
Produkto įvadas gali būti modifikuotas ir patobulintas „PDLux“ bet kuriuo metu, kai reikia. Nebūtinai visiems bus pranešta laiku.
