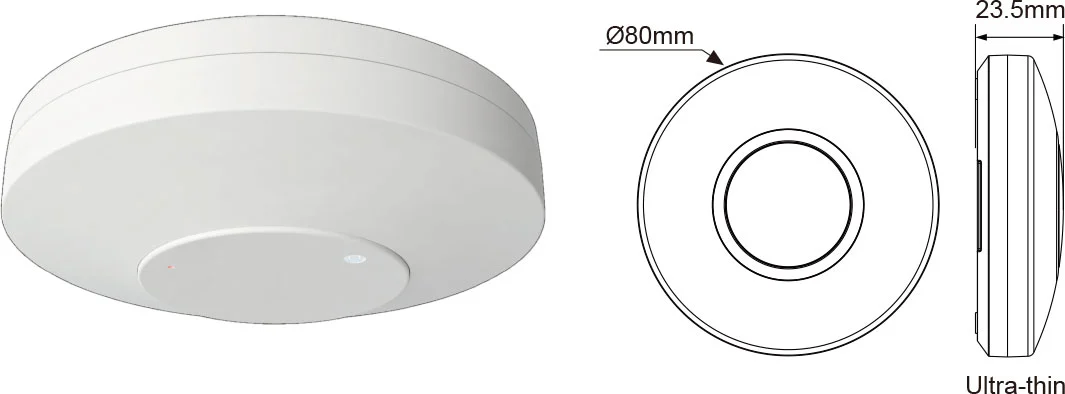

PDLUX PD-M330-K 24 GHz MMWAVE Gyvenimo buvimo aptikimo jutiklis
Naudokite FMCW, kad nustatytumėte žmones nurodytoje srityje. Derinant radaro signalo apdorojimą su tiksliu žmogaus aptikimo algoritmu, galima pasiekti didelį jautrumą žmogaus aptikimą, kuris gali aptikti judančius ir nejudančius žmogaus taikinius. Biologinis buvimas (daugiausia žmogaus kūnas) su tokiomis savybėmis kaip kvėpavimas ir širdies plakimas aptikimo diapazone aptinkamas, kad žmogaus kūną būtų galima jausti be kūno judesių, įskaitant miegančius žmones.
Modelis:PD-M330-K
Siųsti užklausą
Santrauka
Naudokite FMCW, kad nustatytumėte žmones nurodytoje srityje. Derinant radaro signalo apdorojimą su tiksliu žmogaus aptikimo algoritmu, galima pasiekti didelį jautrumą žmogaus aptikimą, kuris gali aptikti judančius ir nejudančius žmogaus taikinius. Biologinis buvimas (daugiausia žmogaus kūnas) su tokiomis savybėmis kaip kvėpavimas ir širdies plakimas aptikimo diapazone aptinkamas, kad žmogaus kūną būtų galima jausti be kūno judesių, įskaitant miegančius žmones.
Specifikacijos
| Veikimo dažnis: | 24–24,2 GHz |
| Įvertinta apkrova: | 800W (rezisyvinis)/300W (talpinis) |
| Įvertinta įtampa: | 100–240 V AC, 50/60Hz |
| Išvesties signalas: | Įjungimo/išjungimo jungiklis |
| Budėjimo režimo energijos suvartojimas: | <0,4W |
| Diegimo aukštis: | 2-3m |
| Aptikimo spindulys: | > 3m (su aptikimo diapazonu 1–3 metrų spindulys) judėkite Aptikimo spindulys iki 3–6 m. |
| Šviesos valdymo diapazonas: | 5-300Lux - dienos metu |
| Vėlavimo išjungimas: | 5 sekundes - 3 minutes (nustatykite prireikus atidėjimo išjungimo laikas) Apsaugos lygis IP20 |

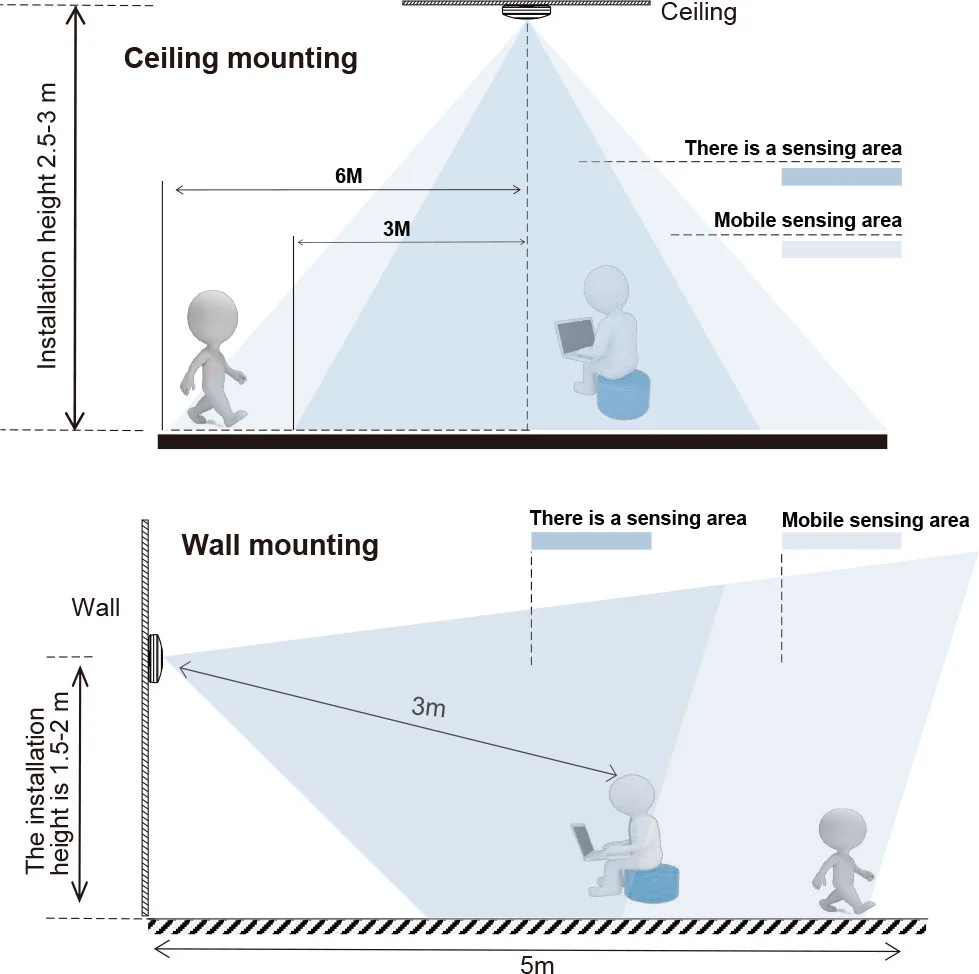

Aptikimo srities paskirstymo schema
Funkcija
Nustatykite dieną ir naktį automatiškai. Gali pakoreguoti aplinkos šviesą pagal jūsų norą: Kai pasuksite į „Sun“ (Maksą), ji veiks dienos metu ir naktį. Pasukite į Mėnulį (min), jis veiks tik mažiau nei 10 liekanų. Kalbant apie koregavimą, skaitykite bandymo būdą.
Laikas dedamas nuolat: kai po pirmojo induktoriaus jis gauna antrą indukcijos signalą, jis dar kartą apskaičiuos laiką likusiame pirmojo laiko delajos bazėje. (Nustatytas laikas)
Vėlavimo koregavimas: gali būti nustatytas pagal poreikį. Minimali vertė yra 5 sekundės, o didžiausia vertė yra 3 minutės

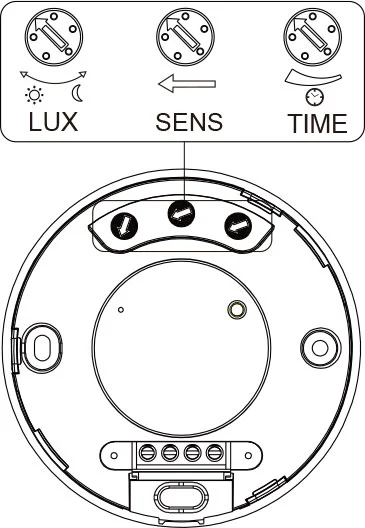

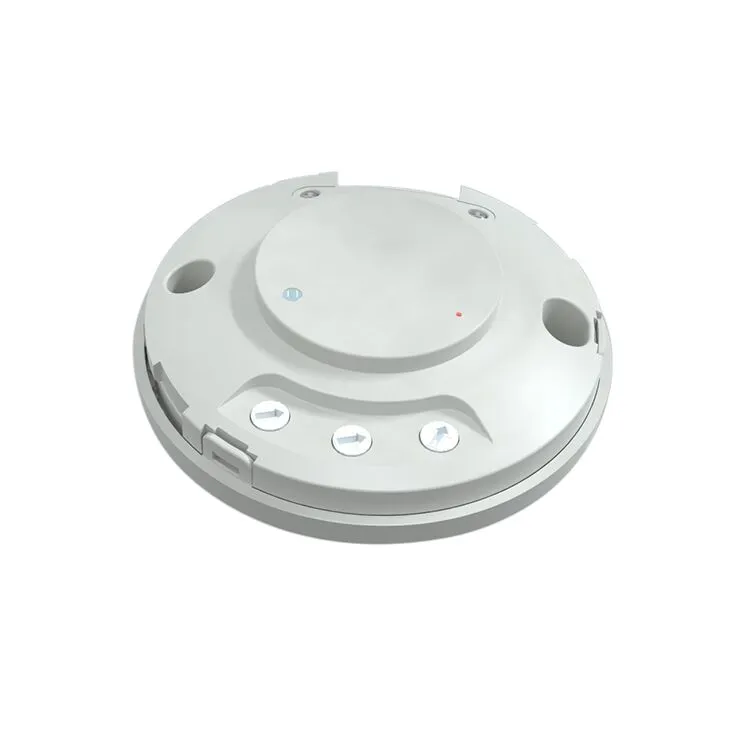

(1) Šviesos kontrolės nustatymas
Sureguliuokite darbinę šviesą. Pasukite pagal laikrodžio rodyklę ir padidinkite jį ir pasukite prieš laikrodžio rodyklę, kad sumažintumėte. Pasukus į „Mini“, jis veiks tik žemiau šviesos kontrolės tik apie 10Lux, kai pasuks „Max“, jis gali veikti bet kokį šviesos kontrolę.
(2) Laiko nustatymas
Sureguliuokite krovinio darbo nustatymą. Pasukite pagal laikrodžio rodyklę ir padidinkite jį ir pasukite prieš laikrodžio rodyklę, kad sumažintumėte. Laiko nustatymas yra apie 3 min., Kai pasuksite į „Max“, o laiko nustatymas yra apie 5 sekundes, kai pasukite į Min.
(3) Aptikimo diapazono nustatymas (jautrumas)
Aptikimo atstumas yra minimalus, kai pasisukant prieš laikrodžio rodyklę į apačią, ir maksimalus pasukant pagal laikrodžio rodyklę į apačią.
Maksimalus radaro aptikimo tikslo diapazonas yra 6 m tiesos atstumas tarp žmogaus kūno ir jutiklio, o aptikimo diapazonas yra 1–6 m.
Pastaba: kai šviesa bus išjungta, tai užtruks 1 sekundę, kol jutiklis bus paruoštas aptikti kitą judesį, tai yra, tik po 1 sekundės nustatytas signalas gali būti automatinis.
Tai daugiausia skirta vėluojančio laiko koregavimui nuo to laiko, kai signalas aptiko ir šviesiai automatiškai įjungtas iki šviesos automatinio išjungimo. Galite apibrėžti vėlavimo laiką pagal savo praktinį poreikį. Bet jūs geriau sumažintumėte vėlavimo laiką energijos taupymo sumetimui, nes infraraudonųjų spindulių jutiklis turi nuolatinio jutimo funkciją, tai yra, bet koks judesys, aptiktas prieš delsimo laiką, vėl pradės laikmatį, o šviesa išliks tik tuo atveju, jei aptikimo diapazone bus žmogus.

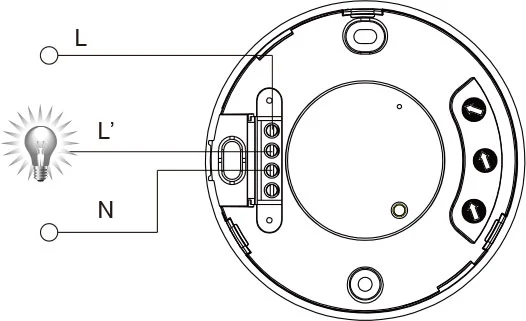

Ryšio laido schema
● Prijunkite N, L su galia;
● Prijunkite N, L 'su apkrova.

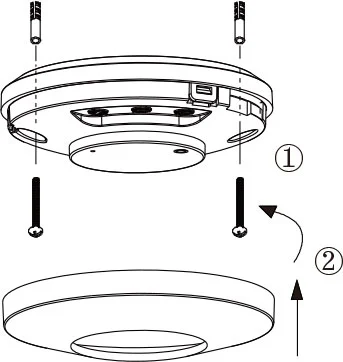

Diegimo instrukcija
Pastaba:
Prieš įdiegdami išjungimo išjungimo galią
Testas
1. Pasukite „Lux“ rankenėlę pagal laikrodžio rodyklę į maksimalų (saulę). Pasukite laiko rankenėlę prieš laikrodžio rodyklę iki minimumo. Pasukite jutiklio rankenėlę pagal laikrodžio rodyklę iki maksimalios.
2. Įjungus maitinimą, jei nenustatytas nenutrūkstamas signalas, kontroliuojama apkrova nustos veikti po 5 sekundžių iki 3 minučių.
3. Aptikta apkrova veikia ir indikatoriaus lemputė įjungta. Po 5 sekundžių iki 3 minučių, jei nenustatytas nenutrūkstamas signalas, indikatoriaus lemputė nustoja veikti. Jei signalas aptinkamas po 5 sekundžių, krovinys turėtų pradėti veikti, indikatoriaus lemputė turėtų užsidegti ir nustoti veikti po 5 sekundžių iki 3 minučių. Šiuo metu nenutrūkstamas signalas nenustatytas.
4. Pasukite „Lux“ rankenėlę prieš laikrodžio rodyklę iki minimumo. Jei bandymas atliekamas esant 10Lux ar didesniam, apkrova neturėtų veikti po to, kai indukcinė apkrova nustoja veikti; Bet jei aptikimo langą uždengsite nepermatomu objektu (rankšluosčiu ir kt.), Krovinys veiks. Nesant jutimo signalų, apkrova turėtų nustoti veikti per 5 sekundes - 3 minutes.
Šis vadovas yra skirtas dabartiniam šio produkto turinio programavimui, yra kokių nors pakeitimų ir pakeitimų gamintojui be išankstinio įspėjimo!
Griežtai draudžiama nukopijuoti instrukcijos vadovo turinį bet kuriam kitam tikslui be įmonės leidimo.
