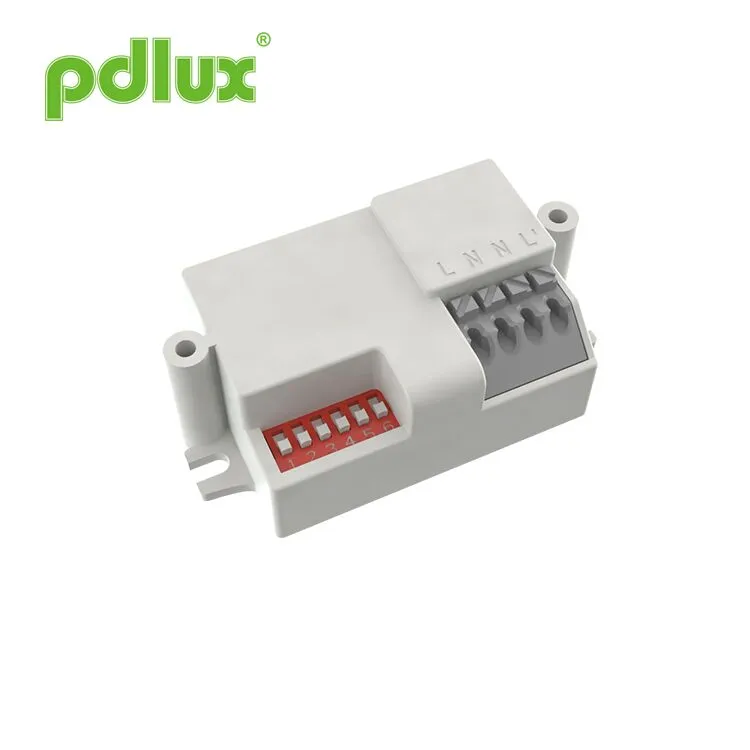

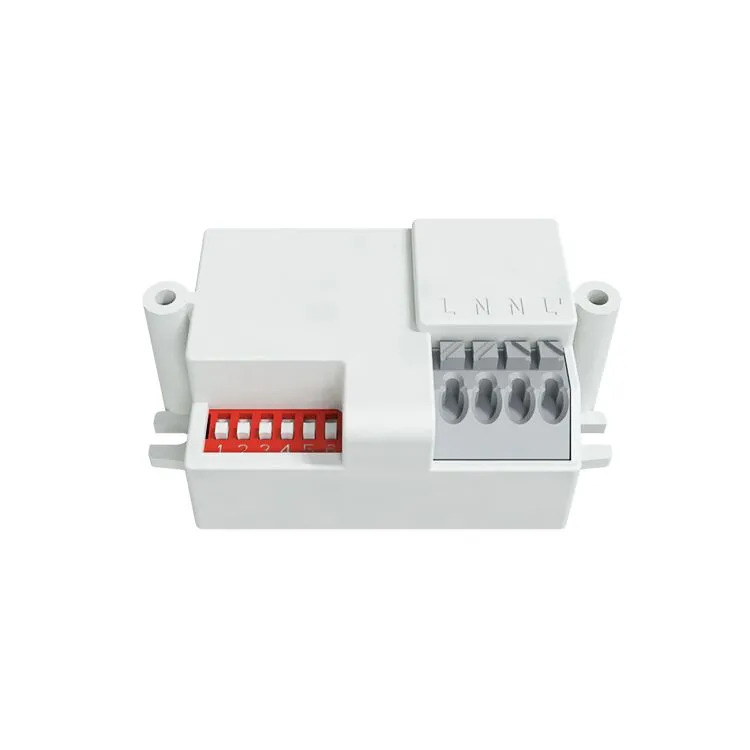

„PDLux PD-MV1031 360 °“ lubų montavimo mikrobangų judesio jutiklis, skirtas automatiniam įjungimo/išjungimo apšvietimui
Tai yra aukštos klasės skaitmeninio mikrobangų jutiklis, kurio aptikimo diapazonas yra 360 °, o darbinis dažnis yra 5,8 GHz. Jis pagrįstas Doplerio principu, kuris integruoja skleidžiamą ir priimančią. Jis priima MCU (mikro valdymo bloką), kuris labai padidina savo tikslumą ir sumažina jo gedimų procentą. Tai yra subtili išvaizda ir kompaktiška struktūra. Jis gali būti nepriklausomai prijungtas prie krovinių arba lengvai montuojamas apšvietimo viduje su lempute, pagamintu iš stiklo ar plastiko. Jis plačiai naudojamas praėjime, prausykloje, lifte, namų ūkyje ar kitose viešosiose vietose, skirtoms apsaugos apsaugai ar energijos taupymui.
Siųsti užklausą

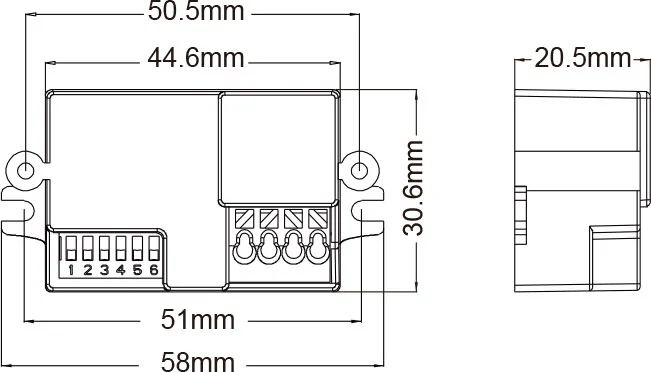

Produkto dydis
Santrauka
Tai yra aukštos klasės skaitmeninio mikrobangų jutiklis, kurio aptikimo diapazonas yra 360 °, o darbinis dažnis yra 5,8 GHz. Jis pagrįstas Doplerio principu, kuris integruoja skleidžiamą ir priimančią. Jis priima MCU (mikro valdymo bloką), kuris labai padidina savo tikslumą ir sumažina jo gedimų procentą. Tai yra subtili išvaizda ir kompaktiška struktūra. Jis gali būti nepriklausomai prijungtas prie krovinių arba lengvai montuojamas apšvietimo viduje su lempute, pagamintu iš stiklo ar plastiko. Jis plačiai naudojamas praėjime, prausykloje, lifte, namų ūkyje ar kitose viešosiose vietose, skirtoms apsaugos apsaugai ar energijos taupymui.
Savybės
1. Nukratyta žala: jos siųstuvo galia yra mažesnė nei 0,2MW, o tai nepadaro žalos žmogaus kūnui.
2.Smogramės gebėjimas prieš sąveiką gali veikti -15 ℃ -+70 ℃ temperatūros diapazone.
3. Dažnis yra pastovus, o dažnio dreifas neįvyks dažnių diapazone.
Jutiklio informacija

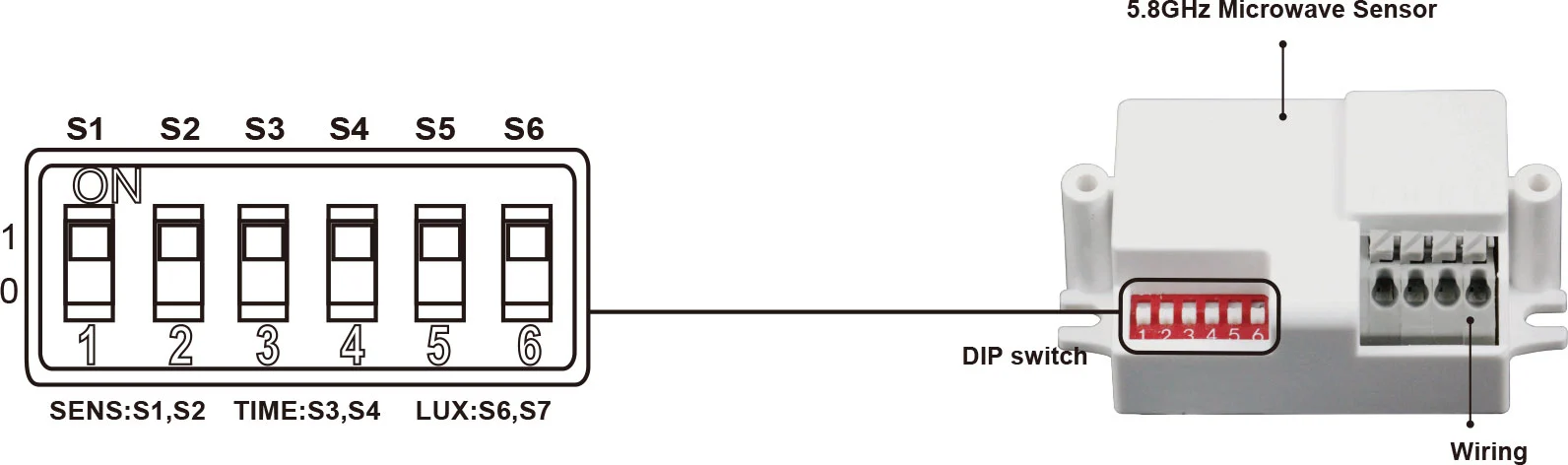

Nustatymo būdas: DIP jungiklis
Specifikacijos
| Galios šaltinis: | 100-277VAC |
| Galios dažnis: | 50/60Hz |
| HF sistema: | 5.8GHz （Centrinis dažnis） CW elektrinė banga, ISM juosta |
| Įvertinta apkrova: | 800W Max.Tungsten (220-277VAC) 200 W Max.fluorescencen ir LED (220–277vac) 400W Max.Tungsten (100–130 VAC) 100W MAX.Fluorescencent ir LED (100–130 VAC) |
| Apsaugos lygis: | IP20, II klasė |
| Transmisijos galia: | <0,2MW |
| Aptikimo kampas: | 360 ° |
| Aptikimo diapazonas: | 3m-5m-7m (spindulys.) (Reguliuojamas) |
| Laiko nustatymas: | 5sec-120sec-200sec, (reguliuojama) |
| Šviesos valdymas: | 10Lux-50lux-> 2000Lux, (reguliuojama) |
| Instaliacija SIT: | patalpose, lubų tvirtinimas |
| Energijos suvartojimas: | apytiksliai.0.5W |
| Darbinė temperatūra: | -15 ° C ~+70 ° C. |

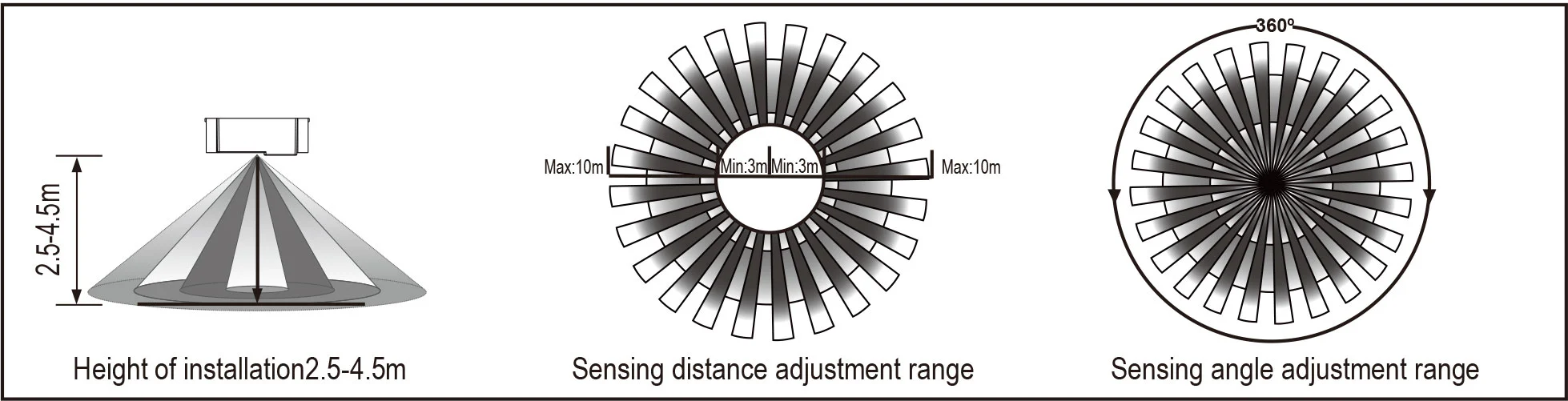

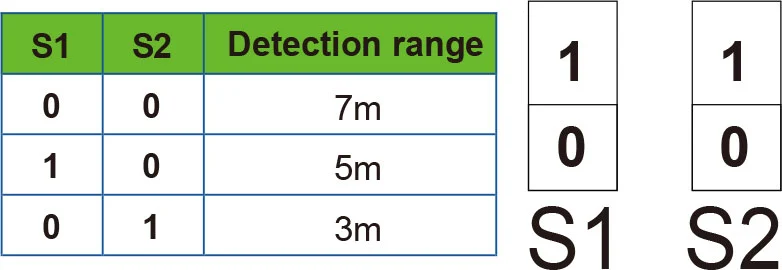

Aptikimo diapazono nustatymas (jautrumas) S1 S2
Aptikimo diapazonas yra terminas, naudojamas apibūdinti apytiksliai ratu, liejančio ant žemės, spinduliui, kai jis įrengtas 3 m aukštyje. Norėdami nustatyti jungiklį į įjungimą, IS „1“, išjungti yra „0“.
PASTABA: Naudodamiesi šiuo produktu, pritaikykite jautrumą (aptikimo diapazoną) iki tinkamos vertės, tačiau maksimali, kad būtų išvengta nenormalios reakcijos, kurią sukelia lengvas netinkamo judesio aptikimas pūstančiais lapais ir užuolaidomis, mažais gyvūnais ar elektros tinklo ir elektros įrangos trukdžiais. Visa tai, kas paminėta, sukels klaidos reakciją. Kai produktas neveikia normaliai, pabandykite tinkamai sumažinti jautrumą, tada išbandykite. Žmogaus judėjimas sukels jutiklio indukciją, taigi, kai atliksite funkcijos bandymą, palikite indukcijos regioną ir nepadarykite judesio, kad jutiklis išvengtų nuolatinio darbo.

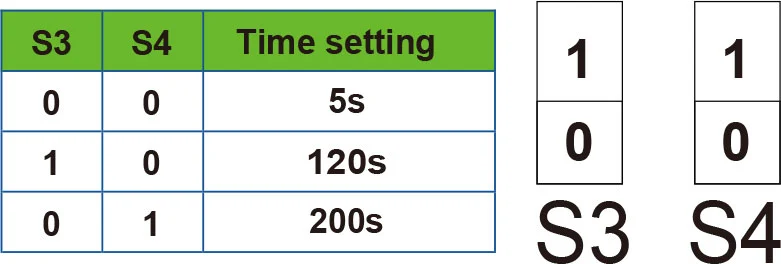

Laiko nustatymas S3 S4
Tai galima apibrėžti nuo 5 sekundžių iki 200 sekundžių. Bet koks judesys, aptiktas prieš šį laiką, iš naujo paleis laikmatį. Rekomenduojama pasirinkti trumpiausią aptikimo diapazono koregavimo laiką ir pasivaikščiojimo bandymą atlikti. Norėdami nustatyti jungiklį į įjungimą, IS „1“, išjungti yra „0“.
Tai daugiausia skirta vėluojančio laiko koregavimui nuo to laiko, kai signalas aptiko ir šviesiai automatiškai įjungtas iki šviesos automatinio išjungimo. Galite apibrėžti vėlavimo laiką pagal savo praktinį poreikį. Bet jūs geriau sumažintumėte, kad jis atidėtų laiką energijos taupymui, nes mikrobangų jutiklis turi nuolatinio jutimo funkciją, tai yra, bet koks judesys, aptiktas prieš delsimo laiką, pakartotinai pradės laikmatis, o šviesa išliks tik tuo atveju, jei aptikimo diapazone bus žmogus.

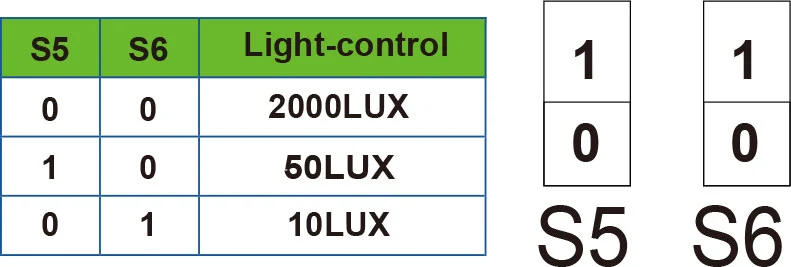

Šviesos kontrolės nustatymas S5 S6
Jis gali būti apibrėžtas 10 ~> 2000 LUX diapazone. Norėdami nustatyti jungiklį į ON, yra „1“, išjungti yra „0“.
Šis vadovas yra skirtas dabartiniam šio produkto turinio programavimui, yra kokių nors pakeitimų ir pakeitimų gamintojui be išankstinio įspėjimo!
Griežtai draudžiama nukopijuoti instrukcijos vadovo turinį bet kuriam kitam tikslui be įmonės leidimo.
| Kaltė | Nesėkmės priežastis | Sprendimas |
| Krovinys neveikia. | Šviesos albumas nustatomas neteisingai. | Sureguliuokite apkrovos nustatymą. |
| Krovinys veikia visą laiką. | Krovinys sulaužyta. | Pakeiskite krovinį. |
| Galia išjungta. | Įjunkite galią. | |
| Aptikimo regione yra nuolatinis signalas. | Patikrinkite aptikimo srities nustatymus. | |
| Apkrova veikia, kai nėra judesio signalo. | Lempa nėra gerai įdiegta, kad jutiklis neaptiktų patikimų signalų. | Pakartokite montavimo vietą. |
| Judantis signalas aptinka jutiklis (judėjimas už sienos, mažų daiktų judėjimas ir kt.) | Patikrinkite aptikimo srities nustatymus. | |
| Apkrovos apkrova neveikia, kai aptinkamas judesio signalas. | Judesio greitis yra per greitas arba apibrėžta aptikimo sritis yra per maža. | Patikrinkite aptikimo srities nustatymus. |
Įspėjimas! Šios situacijos sukels klaidų reakciją.
1. Įdiegtas ant arkliuko objekto, sukels klaidų reakciją.
2.Sukrovimo užuolaidos, išpūstos vėjo, sukels klaidų reakciją. Pasirinkite tinkamą diegimo vietą.
3. Įdiegus ten, kur eismas užimtas, sukels klaidų reakciją.
4. Kai kurios įrangos sukuriamos kibirkštys sukels klaidų reakciją.
● Patvirtinkite priėmimo diegimą.
● Saugos tikslais prieš montavimo ir pašalinimo operacijas nutraukite energiją.
● Bet kokie nuostoliai dėl netinkamos operacijos, gamintojas neprisiima jokios atsakomybės.
