PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis

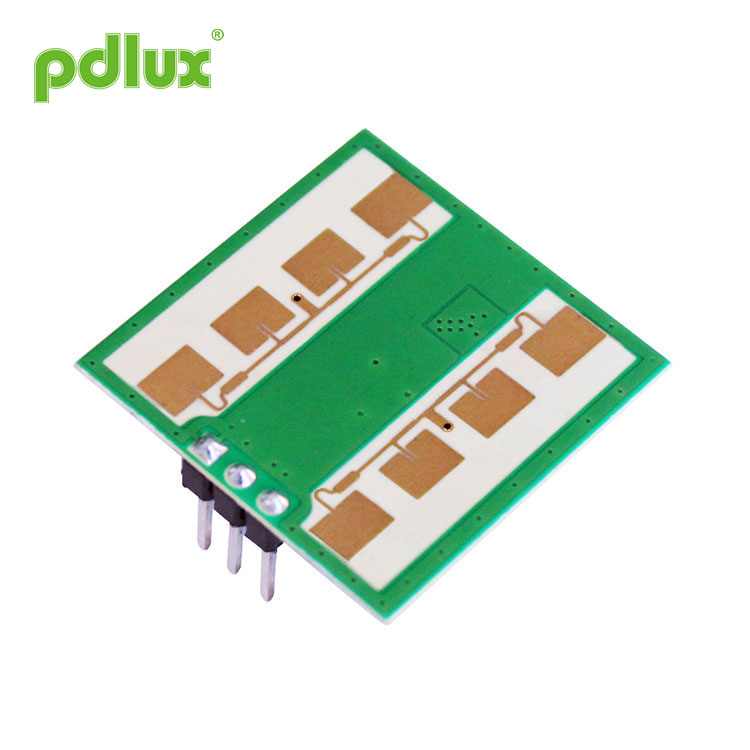

„PDLUX PD-V12“ 24 GHz milimetrų bangos radaro jutiklio modulis yra K juostos „Bi-Static Doppler“ imtuvo modulis. „Ifs“ įmontuotas rezonatoriaus osciliatorius (CRO). Šis modulis, PD-V12, priima plokščią lėktuvo anteną, tinkamą montuoti ant sienos. Tai gali pagerinti priekinio signalo priėmimo galimybes ir sumažinti šoninę akląją zoną. Jo veikimas yra geresnis nei rinkoje esančių jutiklių.

Modelis:PD-V12

Siųsti užklausą

Prekės aprašymas

PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis





Application of PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis

â € ¢Pažangus jungiklis

â € ¢Sieninis jungiklis

â € ¢Įsibrovėlis aptinka




Antenos pluošto raštas

PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.

Šis modulis idealiai tinka užimtumo jutikliui automatiniuose apšvietimo jungikliuose ..lt taip pat gali būti naudojamas lubų įsibrovimo detektoriams.


Pagal EN 300440-V2.1.1㠀 EN 62479:2010,
RED direktyva-2014/53 / ES

Pagal FCC 15.249 dalį
Pagal EN 62321, ROHS direktyvą - 2011/65 / ES
Pagal REACH direktyvą - 1907/2006 / EB


Size of PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis


Parametras Pastabos Min Tipas Maks Vienetai
Maitinimo įtampa Vcc 3 5 5.25 V
Dabartinis suvartojimas Icc 20 35 38 mA
Operacijos režimas PWM maitinamas, jis gali valdyti darbinę srovę esant 3-15mA
Impulso plotis Tpulse 10 .S
Darbinė temperatūra Į viršų -30~+85 +100 (Maks.) 8C
Laikymo temperatūra Tstg -10
60 ° C
Stabilus laikas
<5 EcSek
Dažnio nustatymas f 24 24.125 24.25 GHz
Spinduliuojamoji galia (EIRP) Menkė <2,0 <2,5 <3,0 mW
Laikymo aplinkos drėgmė 45% ~ 65% RH


WARNING of PDLUX PD-V12 24 GHz milimetrų bangos radaro jutiklio modulis: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
ir MCU riba.


1 pastaba. Spinduliuotė išmetama taip, kad atitiktų FCC ir CE taisykles.
2 pastaba: Priimamo signalo stiprumas (RSS) matuojamas, kai 1 Ways kelio nuostolis yra 70 dB.
3 pastaba: Triukšmo įtampa matuojama nuo 10Hz iki 100Hz išvesties prievade, be aido kameros.
4 pastaba: impulsinis veikimas
