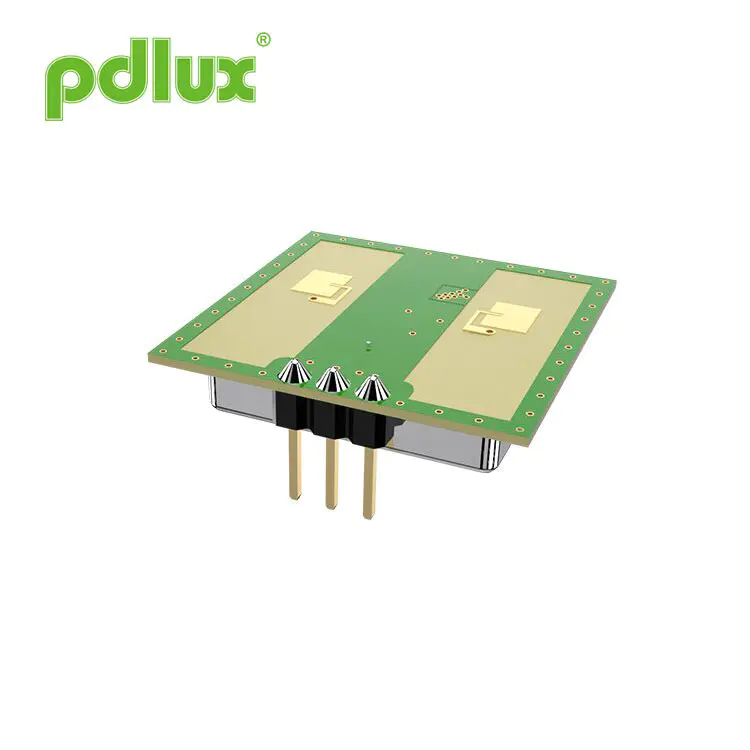

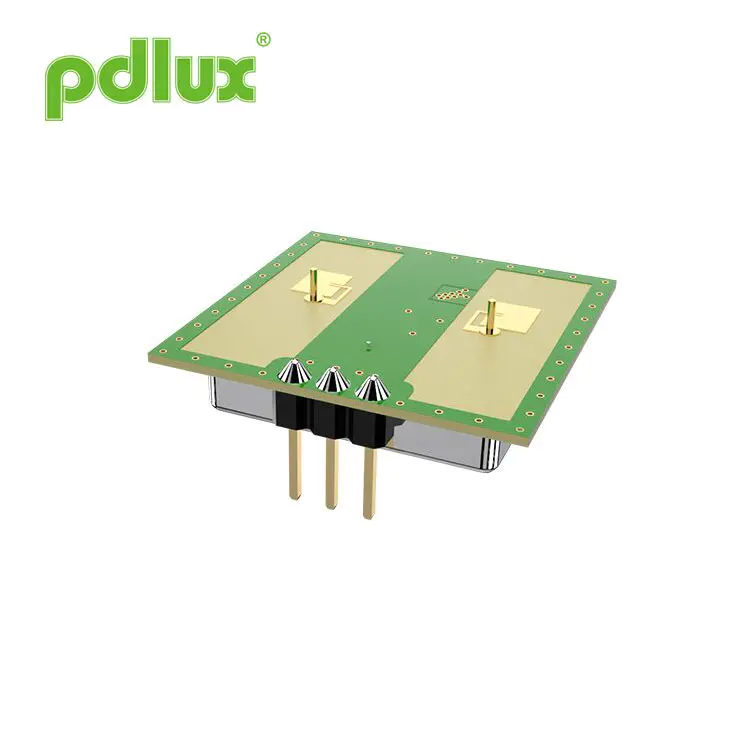

PDLUX PD-V12360A/B K juostos didelio jautrumo judesio jutiklis „Smart Switch & Security“

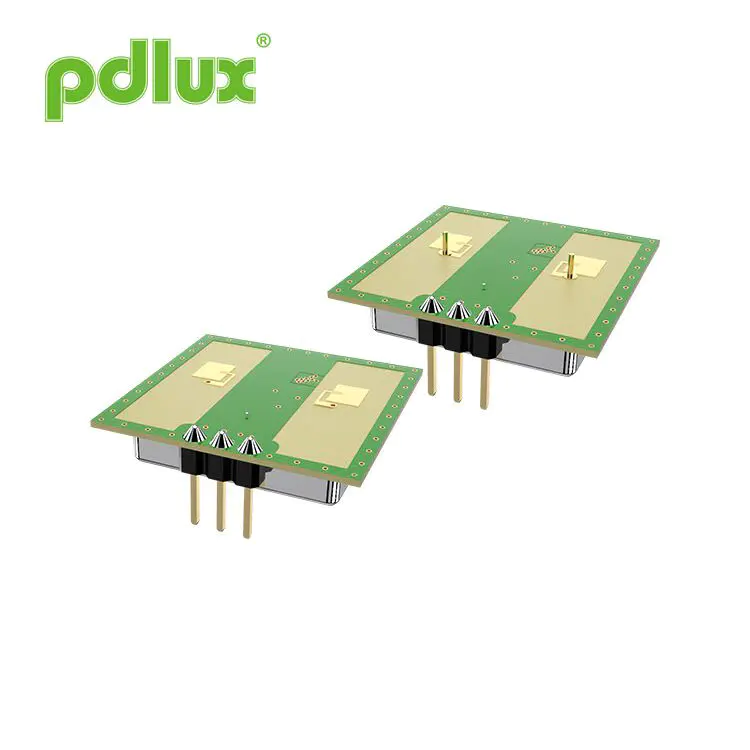

PDLUX PD-V12360A/B K juostos didelio jautrumo judesio jutiklis „Smart Switch & Security“ yra patentuotas didelio jautrumo jutiklis, kurį sukūrė „PDLux“ techninė komanda, skirta „K-Band 360“ laipsnių aptikimui. Tai apima V12360A ir V12360B. Veiklos skirtumas tarp A ir B yra skirtinguose aptikimo spinduliuose.
Modelis:PD-V12360A/B
Siųsti užklausą
PD-V12360A/B 24.125 GHz Mikrobangų judesio jutiklis
Paraiška
.Intelektualus jungiklis
.Sieninis jungiklis
.Įsibrovėlių aptikimas

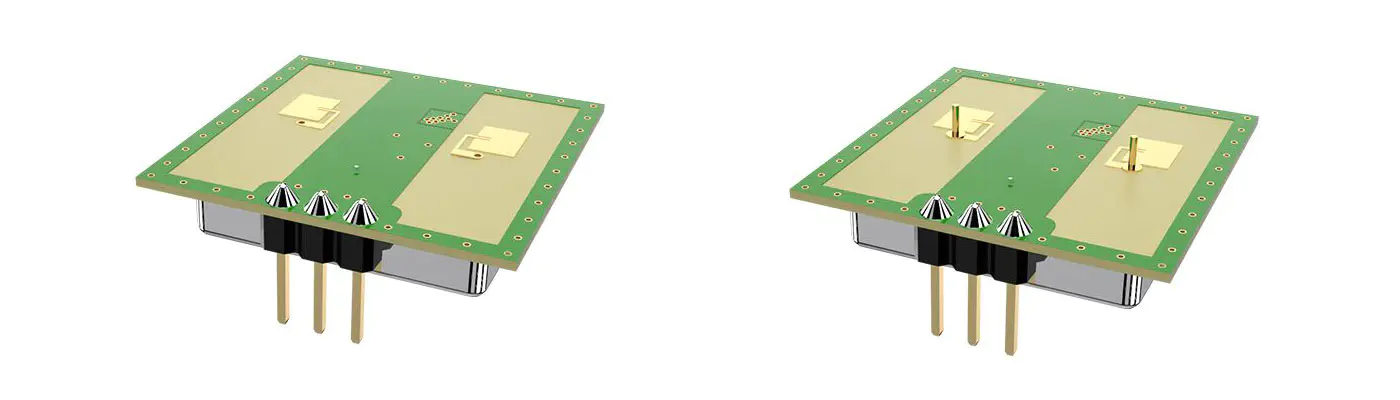

„PD-V12360“ serijos jutiklis yra patentuotas didelio jautrumo jutiklis „PDLux“ techninė komanda, skirta K juostos 360 laipsnių aptikimui. Šis PDLux PD-V12360A/B K juostos didelio jautrumo judesio jutiklis „Smart Switch & Security“ apima V12360A ir V12360b. Našumo skirtumas tarp A ir B yra skirtingo aptikimo spindulys. Įrengus mažą aukštį, V12360A aptikimo kampas yra didesnis iš v12360b. V12360A 360 laipsnių aptikimo kampas yra 120 laipsnių (prašome žiūrėti į žemiau pateiktą paveikslą), kurį galima naudoti norint montuoti produktus, kurių aukštis mažesnis nei 5 metrai. V12360B 360 laipsnių aptikimo kampas yra 80 laipsnių, kurį galima naudoti Produktų, kurių aukštis yra mažesnis nei 10 metrų, montavimą. (Žr. Šie šie dalykai vaizdas). Jo aptikimo jautrumo išplėtimas priklauso nuo signalo ir triukšmo santykio Amplifikacijos grandinė, kurią sukūrė vartotojas ir MCU programos algoritmas. Dėl plataus ir lanksto tokio tipo analoginio jutiklio taikymo diapazono. Tai vis dar plačiai naudojamas.

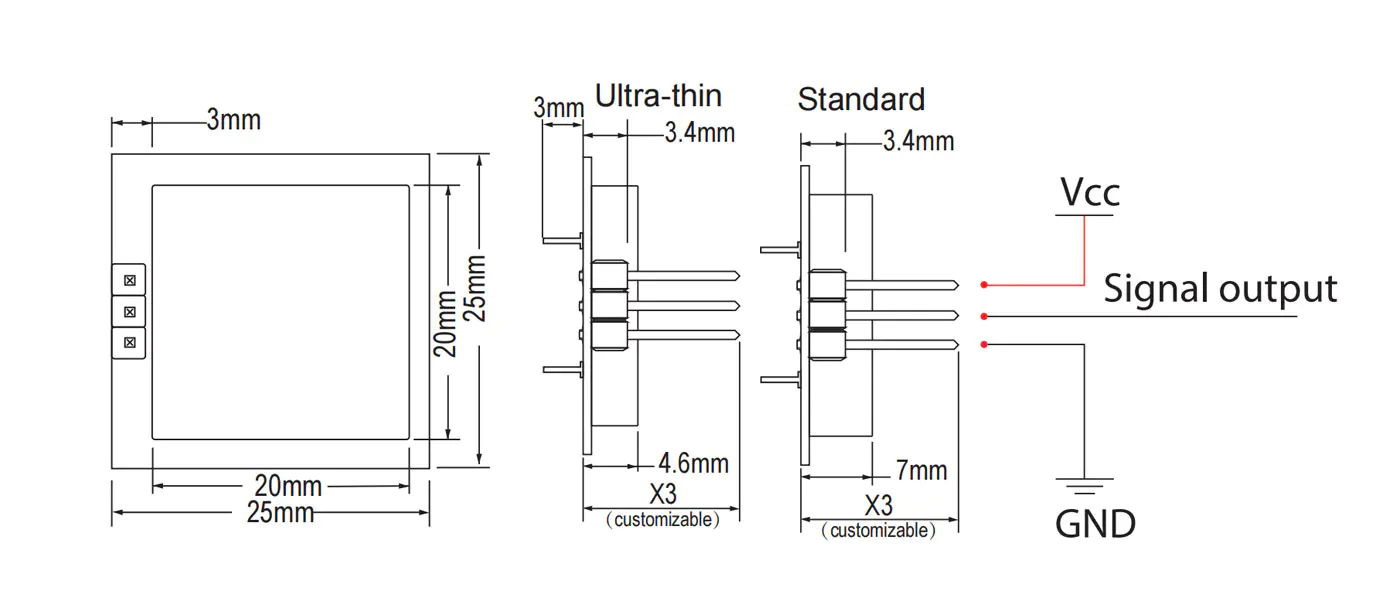

Produktų dydis

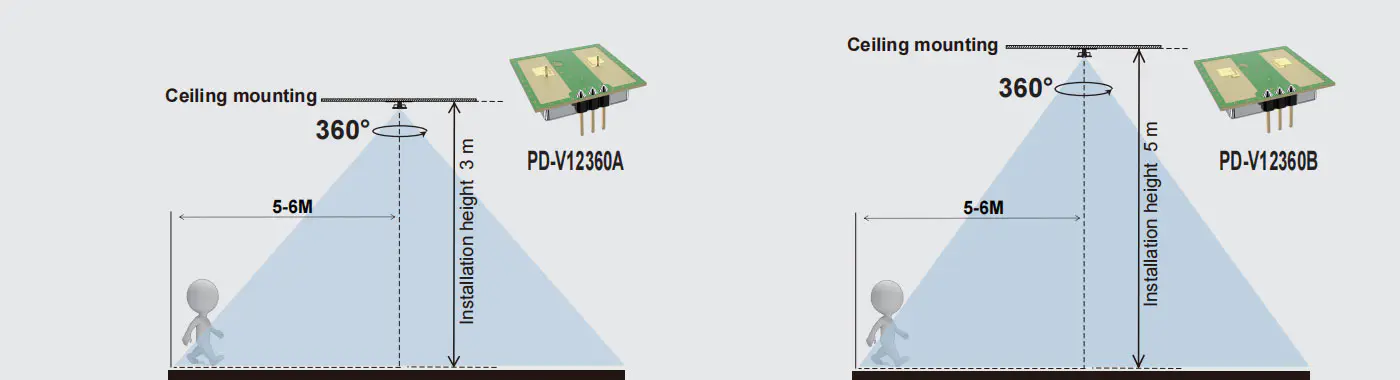

Aptikimo diapazonas
Techniniai parametrai
| Parametras | Pastabos | Min | Tip | Maks | Vienetai |
| Tiekimo įtampa | VCC | 3.0 | 5.0 | 5.25 | V |
| Dabartinis vartojimas | ICC | 20 | 35 | 38 | Ma |
| Veikimo režimas | Varomas PWM, jis gali valdyti darbo srovę 3-15MA 3-15MA | ||||
| Impulsų plotis | Tpulse | 10 | μs | ||
| Darbinė temperatūra | Viršus | -30 ~+85 | ℃ | ||
| Sandėliavimo temperatūra | Tstg | -10 | +60 | ℃ | |
| Stabilus laikas |
|
<5 | μSEC | ||
| Triukšmas |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Dažnio nustatymas | f | 24.000 | 24.125 | 24.250 | GHZ |
| Spinduliuojanti galia (Authp) | Pūkas | <2,0 | <2,5 | <3.0 | MW |
| Sandėliavimo aplinkos drėgmė | 45%~ 65% | RH | |||
Įspėjimas: tikras ir MCU slenkstis.
1 pastaba: spinduliuotės išmetimas yra skirtas atitikti FCC ir CE taisykles.
2 pastaba: gautas signalo stiprumas (RSS) matuojamas iš viso 1 būdų kelio praradimo 70 dB.
3 pastaba: Triukšmo įtampa matuojama nuo 10Hz iki 100Hz išėjimo prievade, anechoinės kameros viduje. 4 pastaba: impulsų operacija
Specialus priminimas
Dėl to, kad bendrojo storio plokštės storio yra tik 0,52 mm. Taikant per didelę šoninę jėgą kaiščiams, vario folija gali sulaužyti. Sukelia Jutiklio gedimas.
