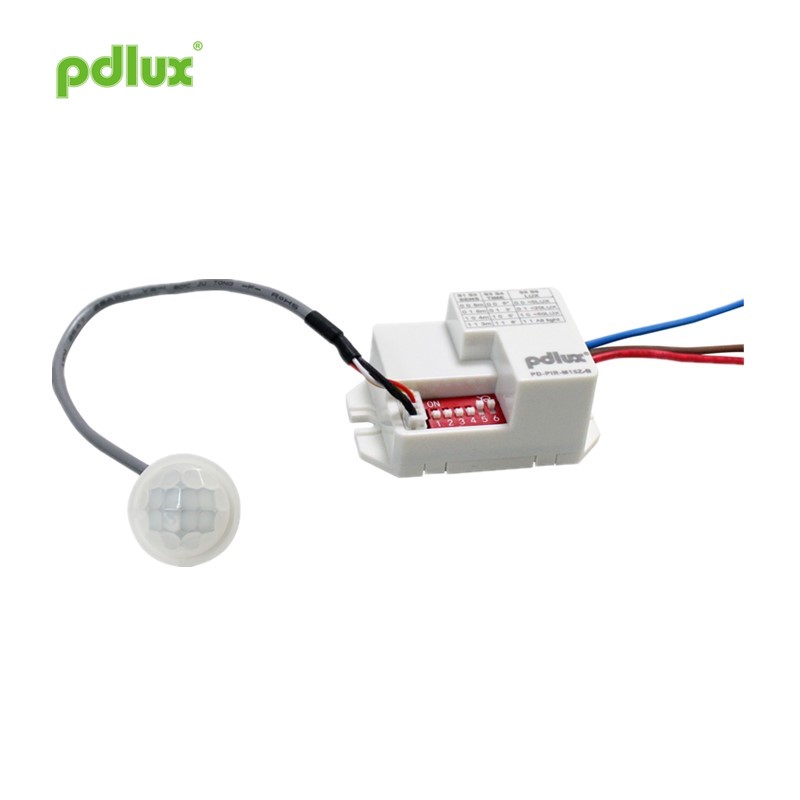

„Zero Crossing Technology“ infraraudonųjų spindulių jutiklis

„PD-PIR-M15Z-B“ infraraudonųjų spindulių jutiklio instrukcija

Santrauka

„Zero Crossing Technology“ infraraudonųjų spindulių jutiklis yra naujausios infraraudonųjų spindulių jutiklio versijos skaitmeninė technologija. Priimkite anti-jamming SMD infraraudonųjų spindulių jutiklį. „The Findier“ objektyvas taip pat aprūpintas jutimo būsenos indikatoriumi ir fotostrumo jutikliu. Nulio kirtimo technologijos infraraudonųjų spindulių jutiklis priima skaitmeninį tikslų skaičiavimą Sinusoidinės bangos „Zero Point“ jungiklio technologija, kuri turi stiprią impulsų srovės galimybes ir yra nepalyginamas su įprastais produktais. Gali būti pritvirtintas prie bet kokios skirtingos apkrovos. Norėdami gauti daugiau informacijos, skaitykite šią įvadą.

Funkcija

Nulio kirtimo technologijos infraraudonųjų spindulių jutiklio specifikacijos

Galios šaltinis: 220–240vac 50Hz/60Hz
100–130 VAC 50Hz/60Hz
Visos apkrovos: 1200W maks. （220–240vac）
600W Maks. （100–130 VAC）
Suro srovė: 50A/500μs
Aptikimo kampas: 100 °
Darbinė temperatūra: -20 ~+40 ° C.
Darbinė drėgmė: ≤93%RH

Jutiklio informacija

Paraiška

„Zero Crossing Technology“ infraraudonųjų spindulių jutiklis gali būti naudojamas su bet kokiu produktu arba jį galima įdiegti ir naudoti savarankiškai. Yra du montavimo būdai: siena ir lubos.
Pvz., Įpilkite jutiklio, pradedant nuo vieno įprasto apšvietimo iki automatinės jutiklio lempos.

Ryšio laido schema 1. Prijunkite rudą ir mėlyną galią; 2. Prijunkite raudoną ir mėlyną apkrovą.

Dėmesys
● Diegimo programa turėtų turėti elektriko ar atitinkamos patirties;
● Neįdiekite šios mašinos tose vietose, kuriose veikia tiesioginiai saulės spinduliai, kur žymiai keičiasi srovė ir temperatūra, pavyzdžiui, oro kondicionierius ir kaitinimas;
● Nesirinkite, kaip diegimo bazė nesirenka arkliukų;
● Priešais jutimo diapazoną neturėtų būti jokių kliūčių ar judančių objektų, turinčių įtakos jo aptikimui.
● Kuo aukštesnė aplinkos temperatūra, tuo mažesnis jutiklio jautrumas! Nominalus aptikimo atstumas vadove yra atstumas, kai aplinkos temperatūra yra 22–24 ° C.
Gamykloje jautrumas yra 6 metrai.

Pastaba
1. Nukreipkite jutiklio objektyvo dalį link vietos, kur paprastai juda žmogaus kūnas.
2. Objektyvo dalis yra tokioje vietoje, kur pasiekia natūrali šviesa, kad objektyvo viduje esantis jautrus jutiklis galėtų geriau suvokti aplinkos apšvietimą.
Pastaba: žmogaus kūno aukštis yra skirtingas, judesio greitis skiriasi, jautrumas taip pat skiriasi. Judėjimo greitis yra nuo 1,0 iki 1,5 m / sek. Jei keičiasi asmens dydis ir judėjimo greitis, taip pat ir aptikimo atstumas.

Dėmesys:
Kai pirmą kartą pradedate naudoti jutiklio produktą, turite atkreipti dėmesį į šiuos elementus:
1. Pirmąją galią reikia palaukti 30 sekundžių, laikytis atokiau nuo vietos, kur gali aptikti jutiklis. Po to, kai šviesa buvo automatiškai išjungta, žmogaus kūnas patenka į jutiklio aptikimo diapazoną ir juda įprasta judesio kryptimi. Jutiklis gali aptikti ir valdyti krovinį, kad galėtų pradėti veikti.
2. Norėdami atlikti LUX reguliavimo metodus, atidėjimo laiką ir jautrumą, skaitykite A, B ir C schemų turinį, skirtą operacijai.

Naudodamiesi šiuo produktu, pritaikykite jautrumą jums reikalingoje padėtyje. Neatsisakykite jautrumo maksimaliai, kad produktas neveiktų normaliai dėl netinkamų veiksmų. Judėjimas, kurį sukelia maži gyvūnai, ir elektros tinklo trukdžiai gali sukelti produktą sugedimą.
Kai produktas negali veikti normaliai, pabandykite tinkamai sumažinti jautrumą, tada išbandykite.

Šis vadovas yra produkto programavimo turinys, mes nepranešime jums atskirai. Griežtai draudžiama nukopijuoti instrukcijos turinį bet kuriam kitam tikslui be įmonės leidimo.
