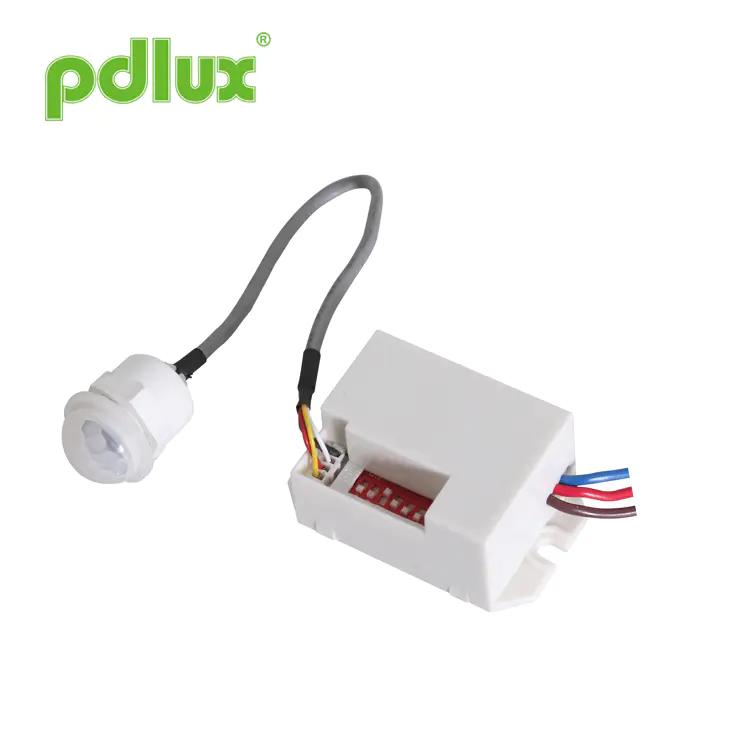

Mini infraraudonųjų spindulių jutiklio išmanusis jungiklis DC 12v detektorius

Mini infraraudonųjų spindulių jutiklio „Smart Switch DC 12V Detector“ yra energijos automatinis jutiklio jungiklis, jis gali nustatyti dieną ir naktį. Jis priima infraraudonųjų spindulių detektorių, IC ir SMD technologiją, kai kas nors patenka į jo aptikimo diapazoną ir suaktyvino jį, infraraudonųjų spindulių detektorius įjungiamas ant lempos, po to, kai jis paliks savo diapazoną, lemputė automatiškai išsijungs. Tai gali automatiškai aptikti aplinkos šviesos apšvietimą ir nustatyti bei pakoreguoti vertę pagal fakto poreikį. Pavyzdžiui, šviesa įsijungs ir veiks tada, kai aplinkos šviesos apšvietimas yra nustatytas. Kai ji viršys nustatymo vertę, lemputė nustos veikti. Jis gali būti montuojamas patalpose, koridoriuje ir viešajame kūrime.

Modelis:PD-PIR115

Siųsti užklausą

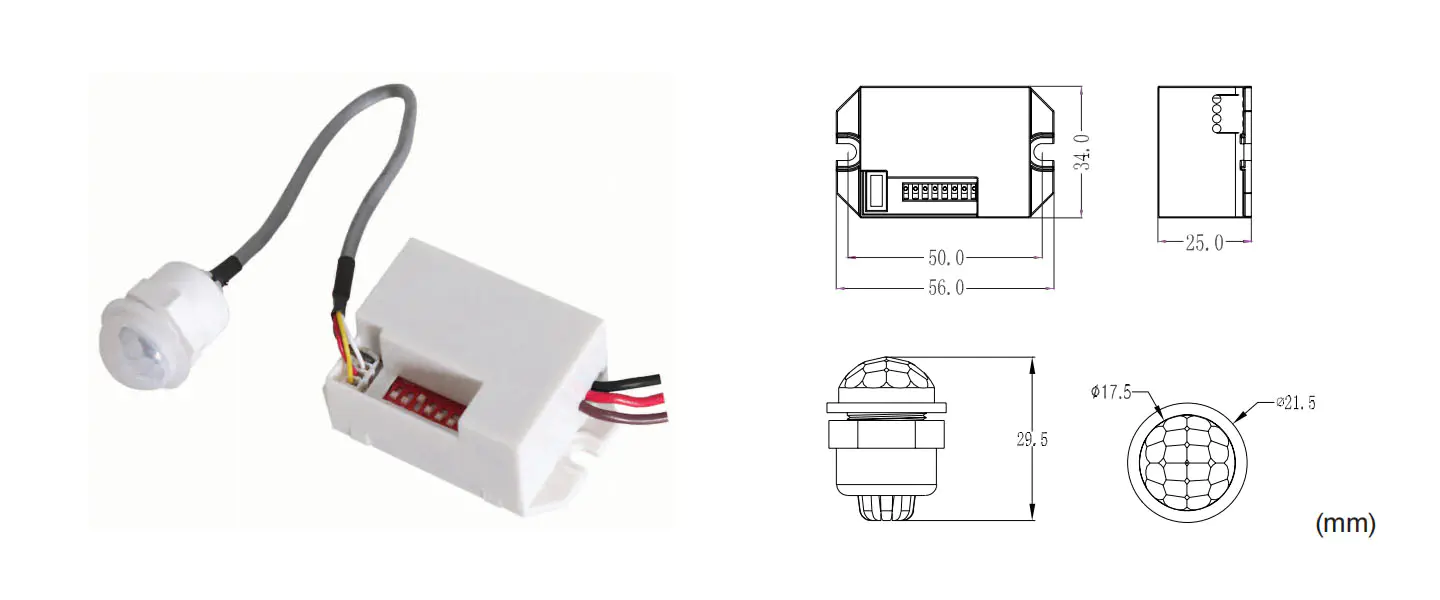

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Specifikacijos

Įvestis	12 ± 1 V DC	Aptikimo diapazonas	8m (22 ° C) (reguliuojamas)
Išvestis	„Max.12V DC“, 2,5a / 30w	Aptikimo kampas	100 °
Šviesos valdymas	<10 ~ 2000Lux (reguliuojamas)	Darbinė temperatūra	-10 ~+40 ° C.
Laiko nustatymas	5s 、 30s 、 1 min 、 3 min 、 5 min. 、 8 min. (Reguliuojamas)	Darbinė drėgmė	≤93%RH

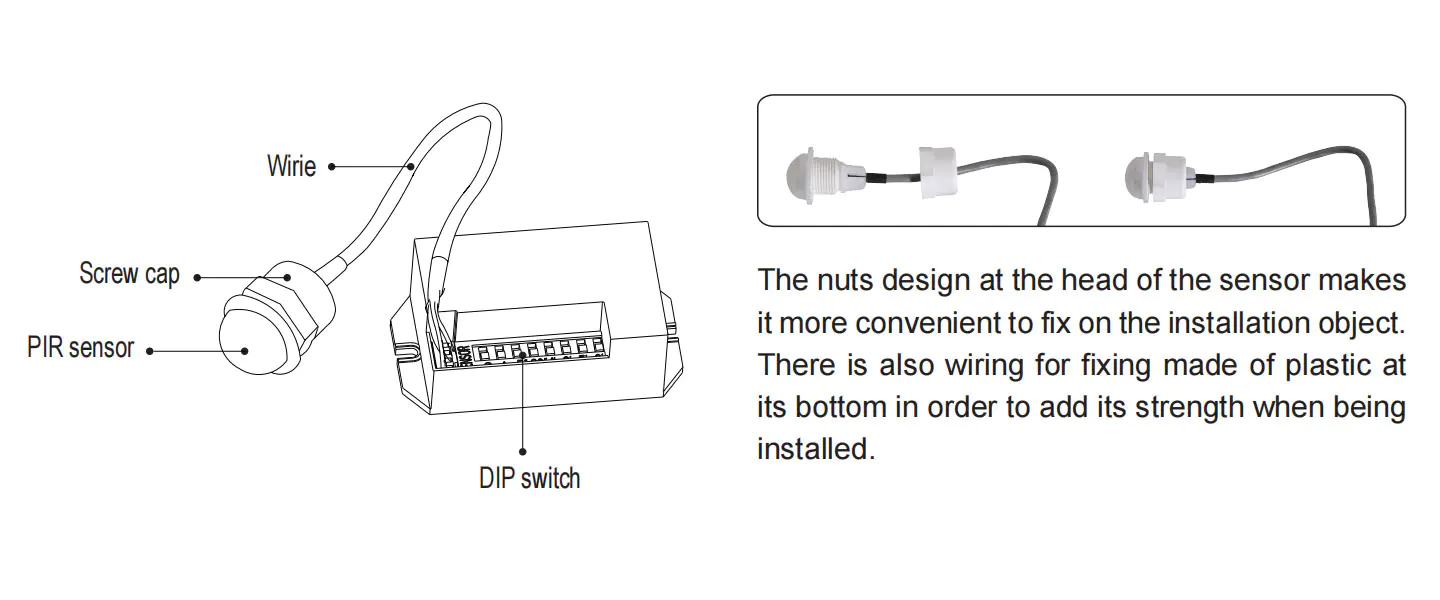

Kiekvienos dalies pavadinimas

Name Of Each Part

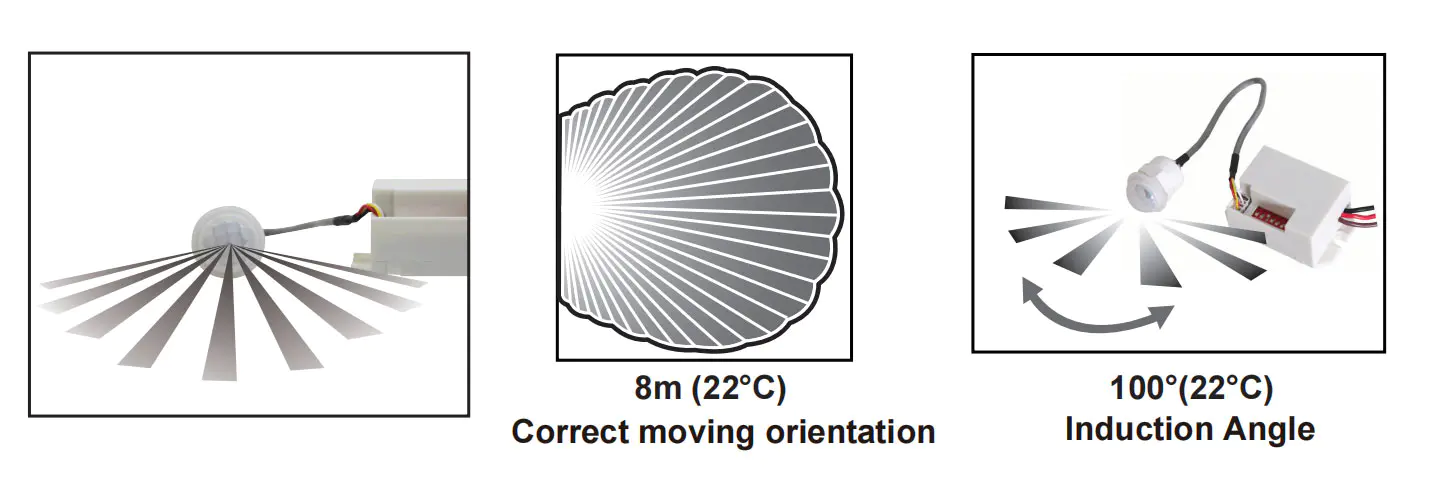

Jutiklio informacija

Sensor Information

Funkcija

1.Pasopts 8 bitų DIP jungiklis:
· Galite pasirinkti darbinę šviesą, kad veiktumėte tik žemiau 10Lux ar bet kurioje šviesoje;
· Reguliuojamas jautrumas;
· Pasirinkite apkrovos darbo laiką: 5s, 30s, 1 min, 3min, 5 min, 8 min.
2. Laikas, kurį apkrovos darbas gali atidėti
Automatiškai: tai pakartotinai suderina laiką po paskutinio jutimo;
3.out sujunkite infraraudonųjų spindulių detektorių ir sensibilizacijos rezistorių;
4.Simple struktūra ir patogi.

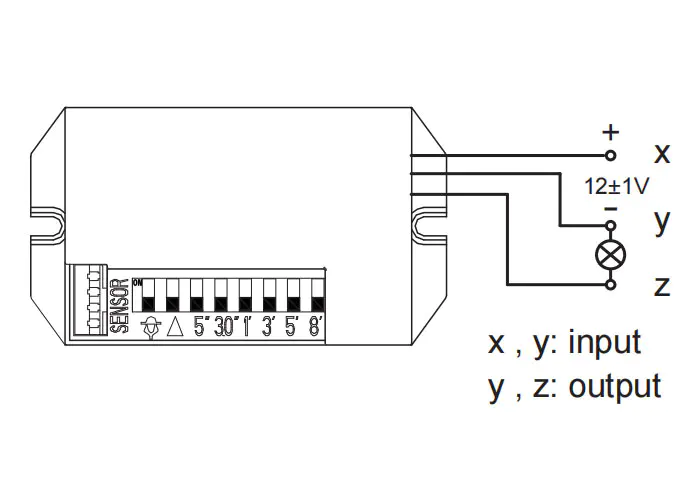

Ryšio laido figūra

Prijunkite laidą prie gnybtų pagal diagramą.
Vielos spalvos: x- raudona (+) y- juoda (-) z- ruda (+')
ĮSPĖJIMAS: Negalima sujungti jokių terminalų.

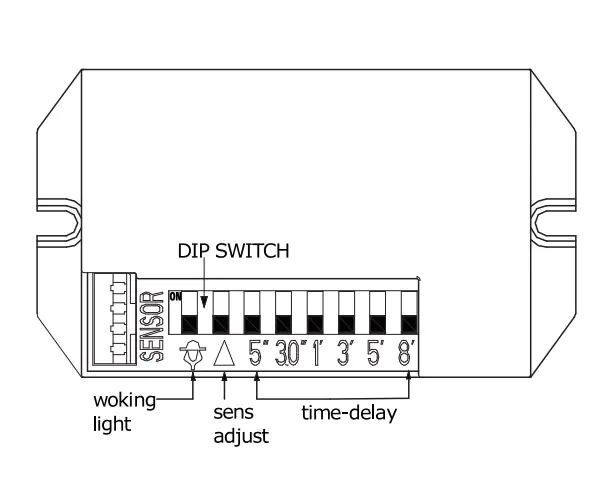

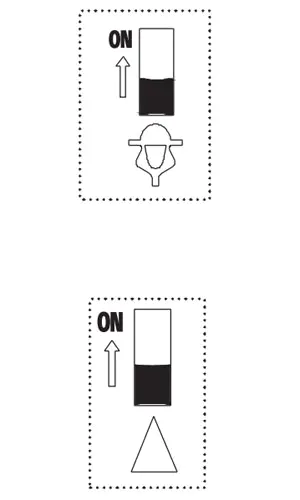

DIP jungiklio nustatymas

1． Darbo lemputė () Pasirinkimas:
· Kai nėra slidės įjungtas, jis gali veikti bet kokiu šviesiu laipsniu;
· Kai paslysta įjungtą, jis gali veikti tik naktį (<10Lux).
2. Jautrumas () Pasirinkimas:
· Kai jokio slidumo įjungtas, didelis jautrumas;
· Kai slidinėjimas įjungtas, mažas jautrumas.
3. Laikas (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Pasirinkite tam tikrą laiko delygį, jūs tik pastumiate jį į vietą.

Dėmesys

Naudodamiesi šiuo produktu, pritaikykite jautrumą jums reikalingoje padėtyje, Nekoreguokite jautrumo maksimaliai, kad išvengtumėte produkto, neveikia Paprastai sukelia neteisingas judesys. Kadangi jautrumas yra per didelis, lengvai aptinkamas neteisingas judesys vėjo pučiančiais lapais ir užuolaidomis, maži gyvūnai ir neteisingas judesys Trikdant elektros tinklą ir elektros įrangą. Visi tie, kurie vadovauja, neturi Dirbk paprastai!
Kai produktas neveikia paprastai, pabandykite sumažinti jautrumą Tinkamai, tada išbandykite.

Testas

· Slide Dip 5 ″ į vietą, o kita - originalioje padėtyje;
· Įjunkite galią, išjungus apkrovą, jutiklis patenka į stabilią darbinę būseną;
· Pajuskite tai vieną kartą, įjungiama apkrova, o po 5s ji automatiškai išsijungia;
· Jei skaidrių panaikinimas () į padėtį, išbandykite jį dienos metu, pajuskite, apkrova nebus įjungta, uždengs sensibilizacijos rezistorių nepermatomu objektu, pajunkite jį dar kartą, apkrova bus įjungta, o po 5s pasukimo jis pasuks išjungtas automatinis.

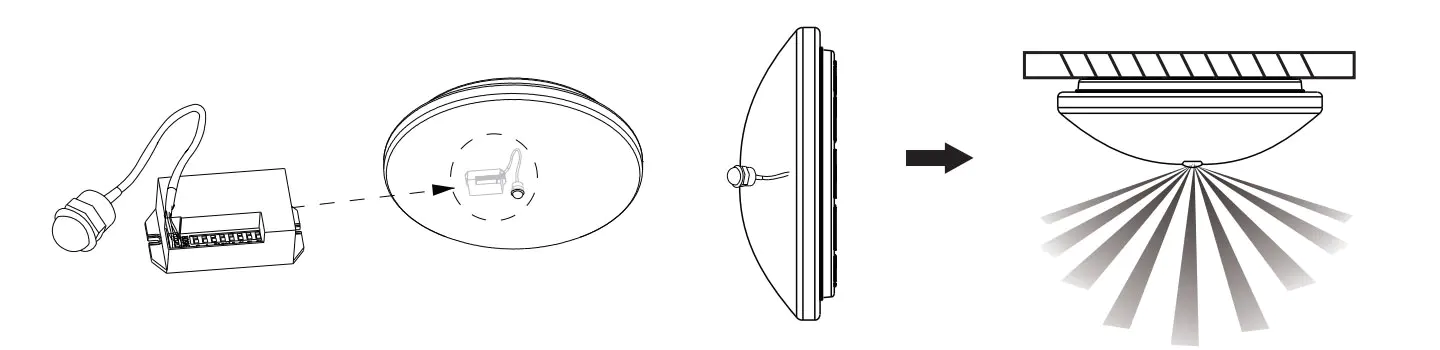

Progoms

Jis gali būti montuojamas patalpose, koridoriuje ir viešajame kūrime.
Įrenginyje įrengtas viduje su nemetalinėmis medžiagomis.
Pvz., Įpilkite jutiklio, pradedant nuo vieno įprasto apšvietimo iki automatinės jutiklio lempos.
For Occasions

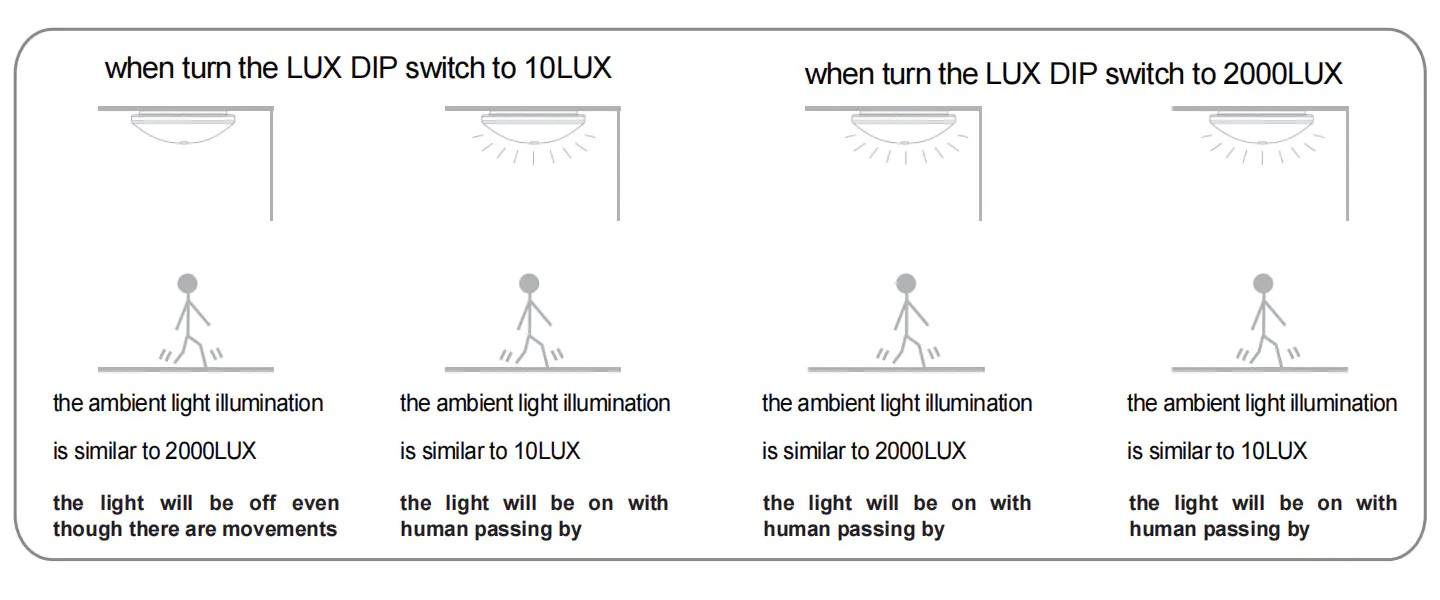

Šviesos valdymo veikimo principas
Operating Principle Of The Light-Control

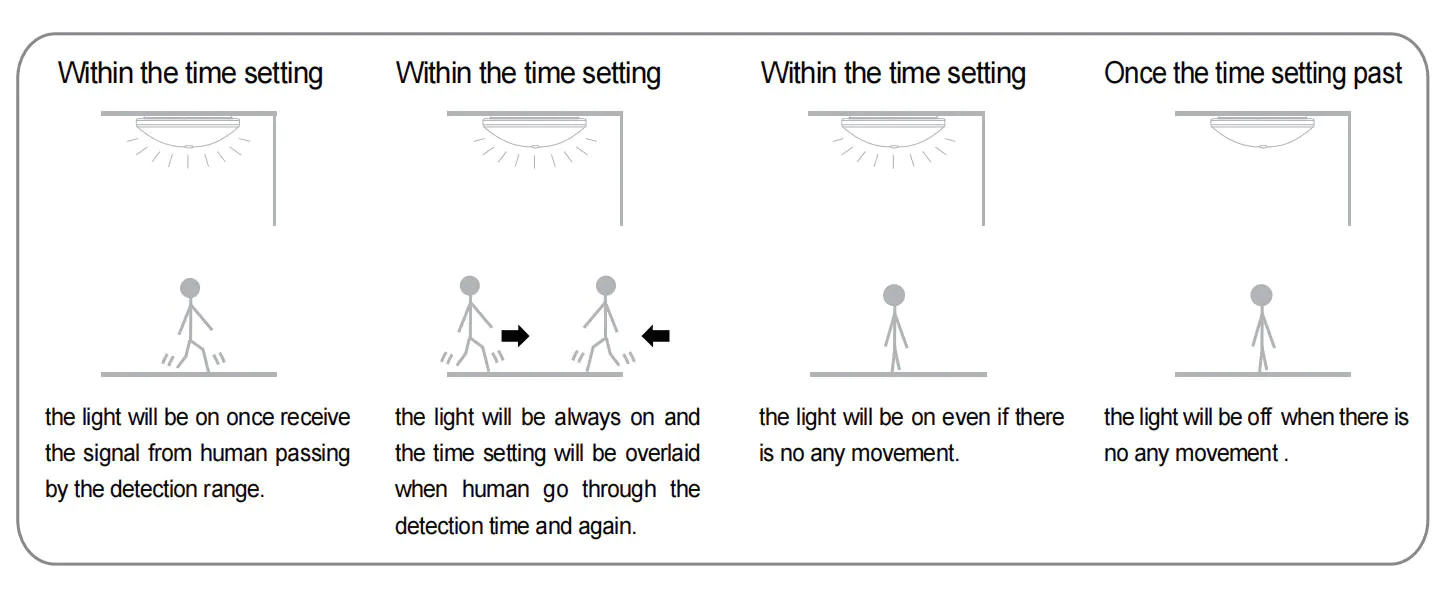

Laiko nustatymo veiklos principas
Operating Principle Of Time-Setting

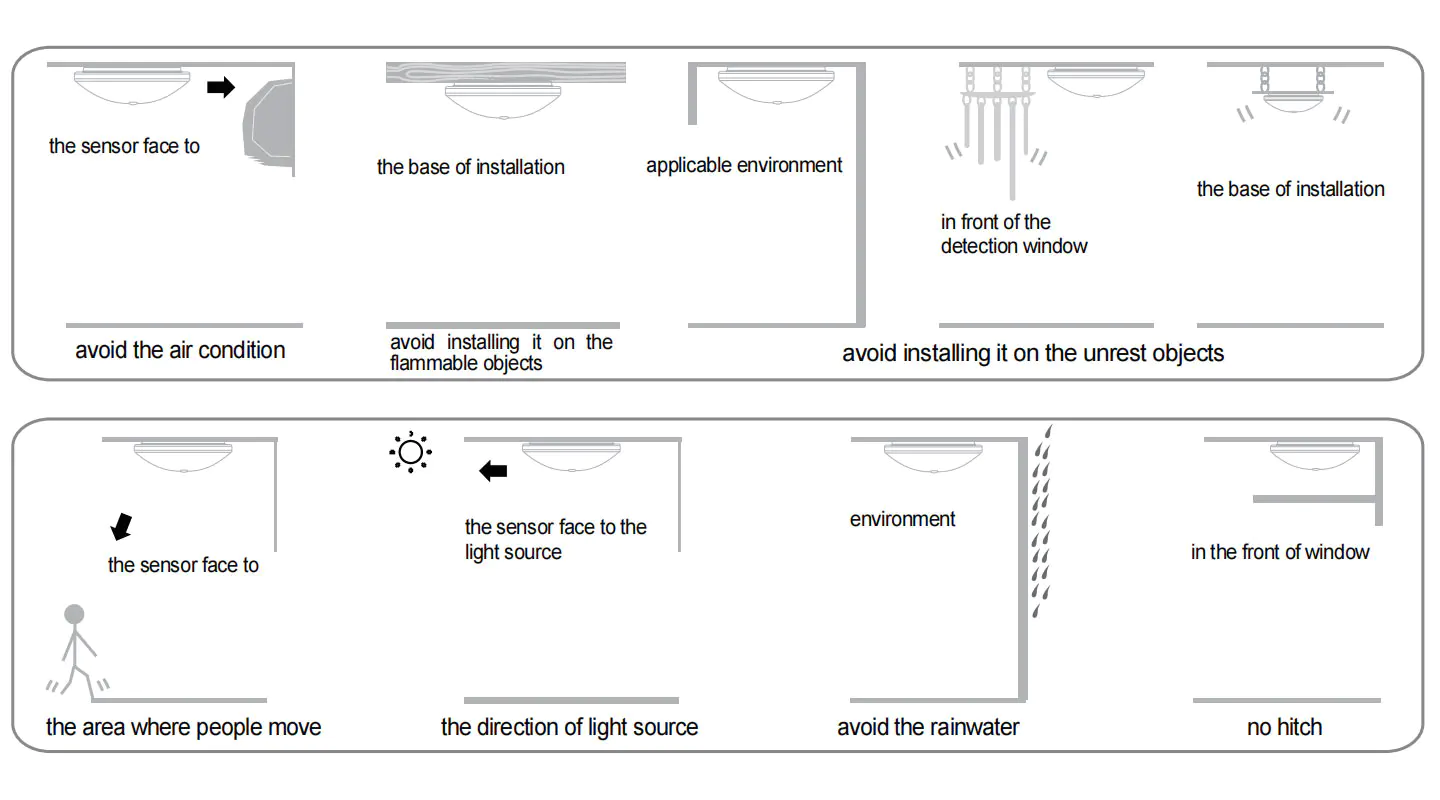

Atkreipkite dėmesį į diegimą
Pay Attention To Installation

Dėmesys

· Diegimo personalas turėtų būti elektrikas arba turintys koreliacijos patirtį;
· Nepamirškite įdiegti įrenginio toje vietoje, kur akivaizdžiai keičiasi saulė, srovė ir temperatūra, pavyzdžiui, oro kondicionierius, oras šiltas;
· Nesirinkite objekto „Sway“ kaip bazės diegimo;
· Priešais jutimo diapazoną neturėtų būti kliūčių ar judančio objekto, kuris paveiktų jo aptikimą.

Pastaba

1. Jutiklio veidą laikykite toje vietoje, kur paprastai juda žmogus.
2. Norėdami gauti daug tikslesnį apšvietimo nustatymą, laikykite jutiklio veidą iki aplinkos šviesos padėties.
3. Jei vėl aptikkite signalą per laiką, laiko delygis bus per daug meluotas.

● Kai naudojama skirtingose aplinkose, prašome nekoreguoti jautrumo iki aukščiausio.
Nes tai gali lengvai sukelti gedimą.
● Patvirtinkite priėmimo diegimą.
● Prieš montuodami ir pašalindami operacijas, nukirpkite maitinimo šaltinį.
● Įsitikinkite, kad saugos tikslais nutraukėte galią.
● Netinkama operacija sukėlė nuostolių, gamintojas neprisiima jokios atsakomybės.
Mes esame įsipareigoję skatinti produkto kokybę ir patikimumą, tačiau visi elektroniniai komponentai turi tam tikrų tikimybių tapti neveiksmingomis, o tai sukels tam tikrų problemų. Kai projektuojame, mes atkreipėme dėmesį į nereikalingą dizainą ir priėmėme saugos kvotą, kad būtų išvengta jokių problemų.
Ši instrukcija, be mūsų leidimo, neturėtų būti nukopijuota jokiems kitiems tikslams.
