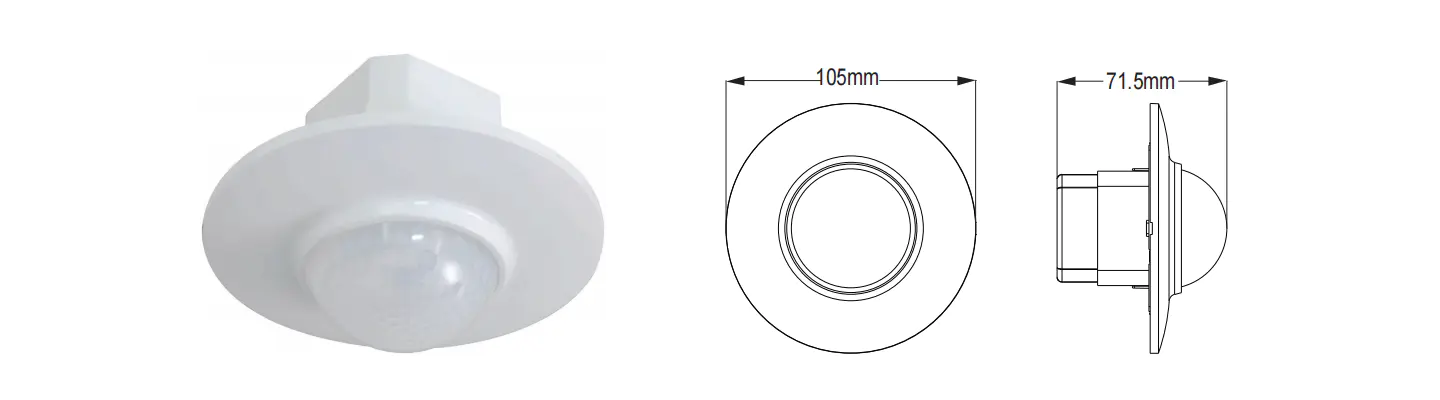

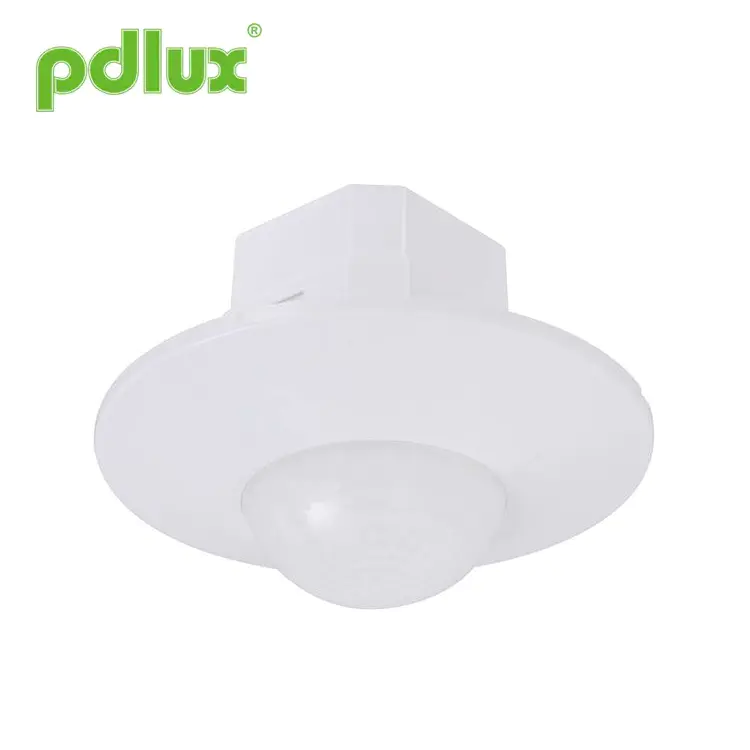

PD-PIR200A 360° lubų infraraudonųjų spindulių judesio jutiklis
Gaminys yra naujas energiją taupantis jungiklis, jame yra gero jautrumo detektorius, integrinis grandynas ir SMT. Jame sukauptos automatizmo, patogios seifo, energiją taupančios ir praktiškos funkcijos. Vienas viduje esantis detektorius sudaro plataus diapazono aptikimo lauką, naudoja žmogaus infraraudonųjų spindulių energiją kaip valdymo signalo šaltinį, gali pradėti krauti iš karto, kai patenkama į aptikimo lauką. Jis gali automatiškai atpažinti dieną ir naktį. Jį lengva įdiegti ir plačiai naudoti, turint galios šou ir aptikimo šou funkcijas.
Siųsti užklausą
Santrauka
Specifikacijos
| Maitinimo šaltinis | 220-240VAC/100-130VAC | Maitinimo dažnis | 50/60Hz |
| Varžinė apkrova | 1200W maks. 230V/600W maks. 110V | Laiko nustatymas: | min.: 8±3sek. maks.: 7±2min (reguliuojamas) |
| Aptikimo kampas | 360º | Aptikimo diapazonas (22°C) | Maks. 8m (skers.) (reguliuojamas) |
| Šviesos valdymas | <3LUX dienos šviesa (reguliuojama) | Darbinė temperatūra | -10°C~+40°C |
| Energijos suvartojimas | 0,45 W (statinė 0,1 W) | Montavimo aukštis | 2,5–3,5 m |
| Judesio greičio aptikimas | 0,6-1,5 m/s | Darbinė drėgmė | <93 % RH |
Pastaba: kai lygiagrečiai naudojamos skirtingos apkrovos, būtina visiškai suprasti jo savybes apkrova, o apkrova su ypač didele įjungimo srove sukels per anksti sugadintą relę induktoriaus viduje. Jei yra daug netikrumo dėl naudojamo krovinio, atnaujinkite versija, specialiai sukurta atlaikyti įsijungimo srovę, gali būti pritaikyta.

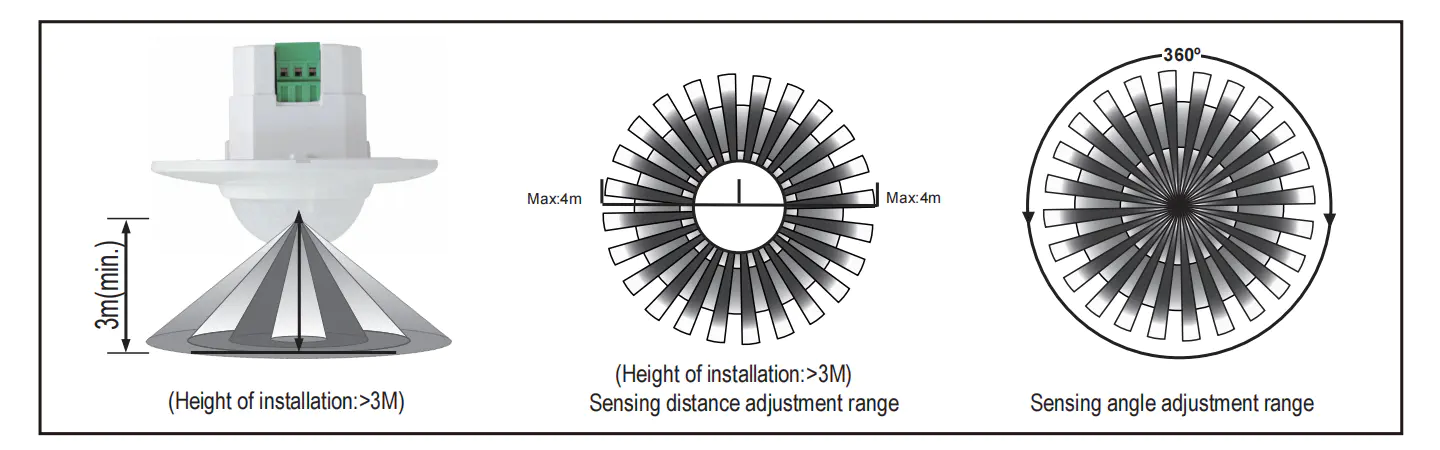

Informacija apie jutiklį
Funkcija
· Aptikimo diapazoną galima nustatyti pagal montavimo padėtį ir aptikimo lauką.
· Aptikimo rodomas: LED mirksės du kartus per sekundę, kai gaunamas signalas.
· Laiko nustatymas pridedamas nuolat: kai jis gauna antrą indukcijos signalą po pirmojo induktoriaus, jis dar kartą apskaičiuokite laiką, kai likę pirmą kartą nustatykite pagrindinį. (Nustatykite laiką)
·Laiko nustatymo reguliavimas: galima nustatyti pagal jūsų pageidavimą. Minimalus yra 8±3 sek., maksimalus yra 7±2min.

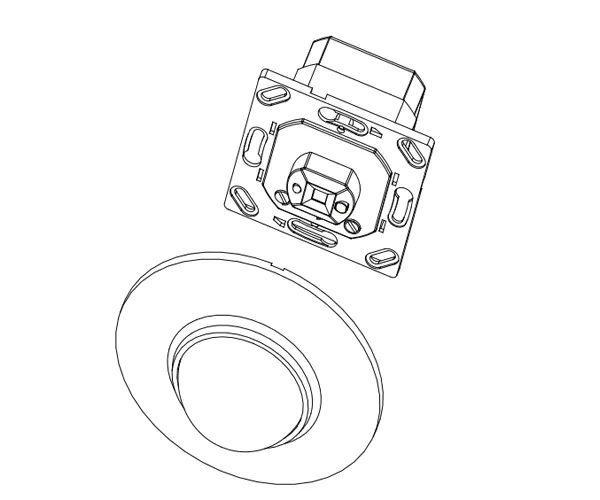

Montavimas
(2) Atidarykite jutiklį, kaip parodyta toliau pateiktame dešiniajame paveikslėlyje, nuimkite jutiklio skydelį.
(3) Prijunkite maitinimo ir apkrovos laidą prie jutiklio prijungimo gnybto pagal prijungimo paveikslėlį;
(4) Pagal rankenėlės nustatymo rinkinį LUX,TIME,SENS;
(5) Pagal toliau pateiktą dešinįjį paveikslėlį pritvirtinkite jutiklį jungiamojoje dėžutėje, mygtuku ant jo skydelio ir tada galite įjungti maitinimą, kad išbandytumėte.

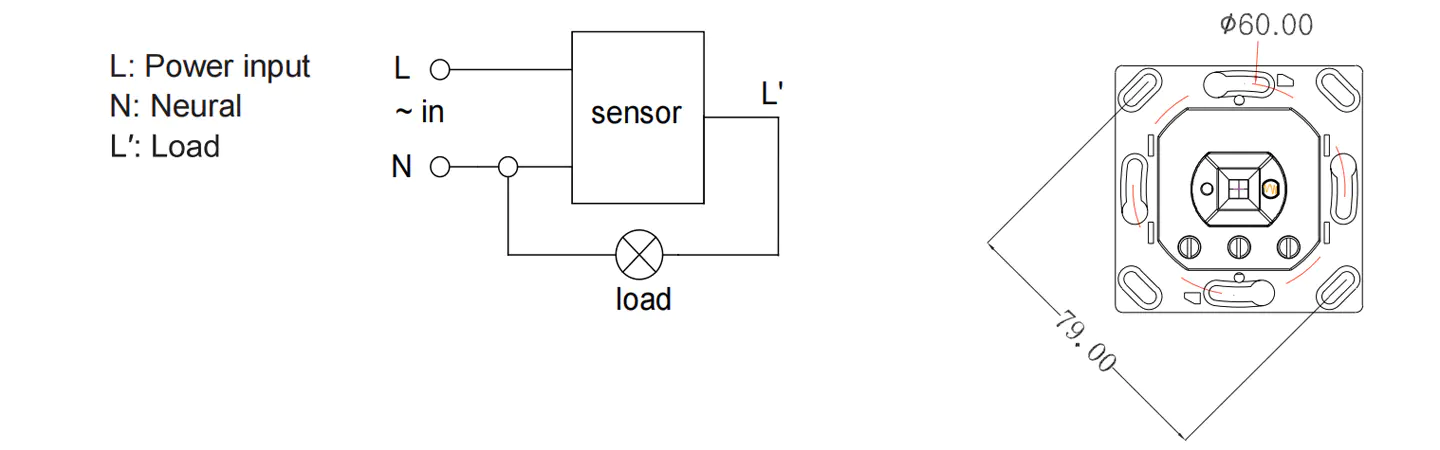

Prijungimo-laidų schema

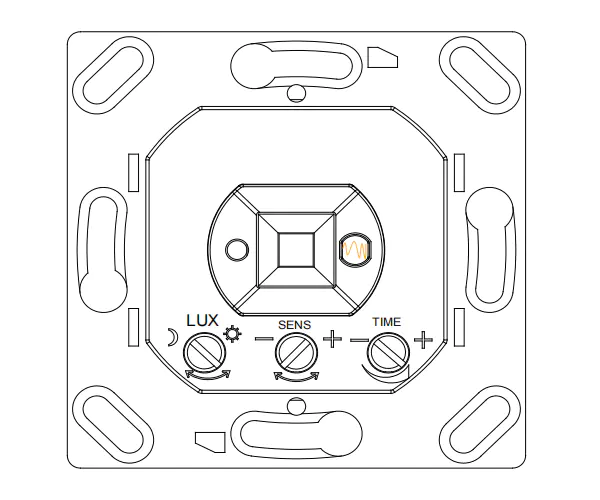

Sujungimo eskizas (žr. paveikslėlį dešinėje) Bandymas
.Pasukite laiko rankenėlę pagal laikrodžio rodyklę iki minimumo.
·Įjungus maitinimą, apkrova neveikia. Po 5-10 sekundžių apkrova veikia ir šviesos diodas mirksi du kartus per sekundę. Nesant indukcijos, apkrova turėtų nustoti veikti per 5-30 sekundžių, o šviesos diodas turėtų užgesti;
·Jei po 5-10 sekundžių vėl prasminga, apkrova turėtų veikti ir mirksėjimo greitis yra du kartus per sekundę, tada apkrova nustos veikti per 5-15 sekundžių.
·Pasuka LUX rankenėlę pagal laikrodžio rodyklę iki minimumo.Jei jis išbandomas esant žemesnei nei 3LUX aplinkybei, nustojus veikti indukcinei apkrovai, apkrova neturėtų veikti; bet jei aptikimo langą uždengiate nepermatomais objektais (rankšluosčiu ir pan.), apkrova veikia. Jei nėra indukcijos signalų, apkrova turėtų nustoti veikti per 5–15 sekundžių.
DĖMESIO: Kai naudojate šį gaminį, sureguliuokite jautrumą į tinkamą padėtį, kurios jums reikia, nereguliuokite jautrumo iki didžiausio, kad gaminys nesumažėtų. dirbti paprastai sukelia netinkamas judesys.Kadangi jautrumas yra per didelis, nesunku aptikti netinkamą judesį vėjui pučiant lapus ir užuolaidas, mažus gyvūnus, o netinkamą judesį trikdžius elektros tinklui ir elektros įrangai. Visi tie, kurie veda, produktas neveikia normaliai!
Kai gaminys neveikia normaliai, pabandykite atitinkamai sumažinti jautrumą ir tada išbandykite.
Pastabos
Venkite jo montuoti ant neramių objektų.
Prieš aptikimo langą neturėtų būti kliūčių ir judančių objektų, kurie galėtų aptikti.
Nemontuokite jo šalia oro temperatūros pokyčių zonų, tokių kaip oro kondicionavimas, centrinis šildymas ir kt.
Atsižvelgdami į savo saugumą, neatidarykite dangčio, kai sumontavę rasite kablį.
Jei skiriasi gaminys ir instrukcija, pirmiausia žiūrėkite gaminį.
Kažkokia problema ir išspręstas būdas
Krovinys neveikia:
a. Patikrinkite, ar maitinimo ir apkrovos jungtis yra teisinga.
b. Patikrinkite, ar krovinys yra geras.
c. Patikrinkite, ar darbinė lemputė atitinka šviesos valdiklį.
Jautrumas prastas:
a. Patikrinkite, ar prieš aptikimo langą nėra kliūčių priimti signalus.
b. Patikrinkite, ar aplinkos temperatūra nėra per aukšta.
c. Patikrinkite, ar signalų šaltinis yra aptikimo laukuose.
d. Patikrinkite, ar montavimo aukštis atitinka instrukcijoje nurodytą aukštį.
e. Patikrinkite, ar teisinga judėjimo kryptis.
Jutiklis negali automatiškai išjungti apkrovos:
a. Patikrinkite, ar aptikimo laukuose yra nuolatinių signalų.
b. Patikrinkite, ar nustatytas ilgiausias laiko nustatymas.
c. Patikrinkite, ar galia atitinka nurodymus.
d. Patikrinkite, ar temperatūros pokytis akivaizdžiai artėja prie jutiklio, pvz., oro kondicionavimo, centrinio šildymo ir pan
· Kai naudojate skirtingose aplinkose, nereguliuokite jautrumo iki didžiausio.
Nes tai gali lengvai sukelti gedimą.
●Prašome patvirtinti, kad įdiegsite profesionalų.
● Prieš montuodami ir išmontuodami, atjunkite maitinimą.
●Saugos sumetimais įsitikinkite, kad išjungėte maitinimą.
●Netinkamas eksploatavimas sukėlė nuostolių, gamintojas neprisiima jokios atsakomybės.
Esame įsipareigoję skatinti gaminio kokybę ir patikimumą, tačiau visi elektroniniai komponentai turi tam tikrą tikimybę tapti neveiksmingi, o tai sukels tam tikrų problemų. Ši instrukcija be mūsų leidimo neturėtų būti kopijuojama jokiais kitais tikslais.
