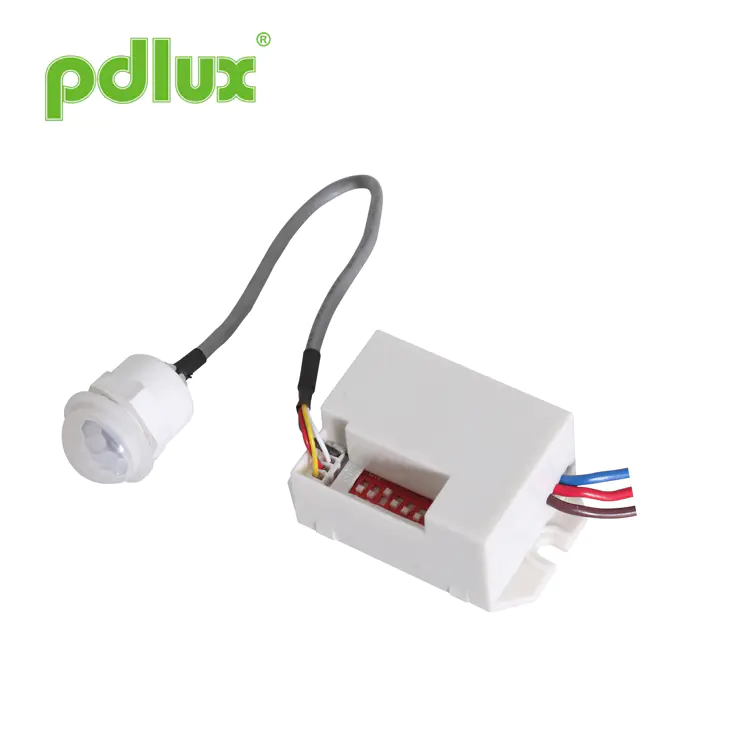

„PIR Motion Sensor Smart Detector“ 220-240 V/100-130 V AC



Specifikacijos

Maitinimo šaltinis	220-240VAC, 50/60Hz 100–130 VAC, 50/60Hz	Laiko nustatymas	5S 、 30S 、 1min 、 3 min 、 5 min 、 8 min (reguliuojamas)
Įvertinta apkrova	800W Max.Tungsten (220–240VAC) 200 W Max.fluorescencent ir LED (220–240VAC) 400W Max.Tungsten (100–130 VAC) 100W MAX.Fluorescencent ir LED (100–130 VAC)	Šviesos valdymas	<10Lux ~ 2000Lux (reguliuojamas)
Aptikimo diapazonas	8m (22 ° C) (reguliuojamas)	Aptikimo kampas	100 °
Darbinė temperatūra	-10 ~+40 ° C.	Darbinė drėgmė	≤93%RH

Kiekvienos dalies pavadinimas

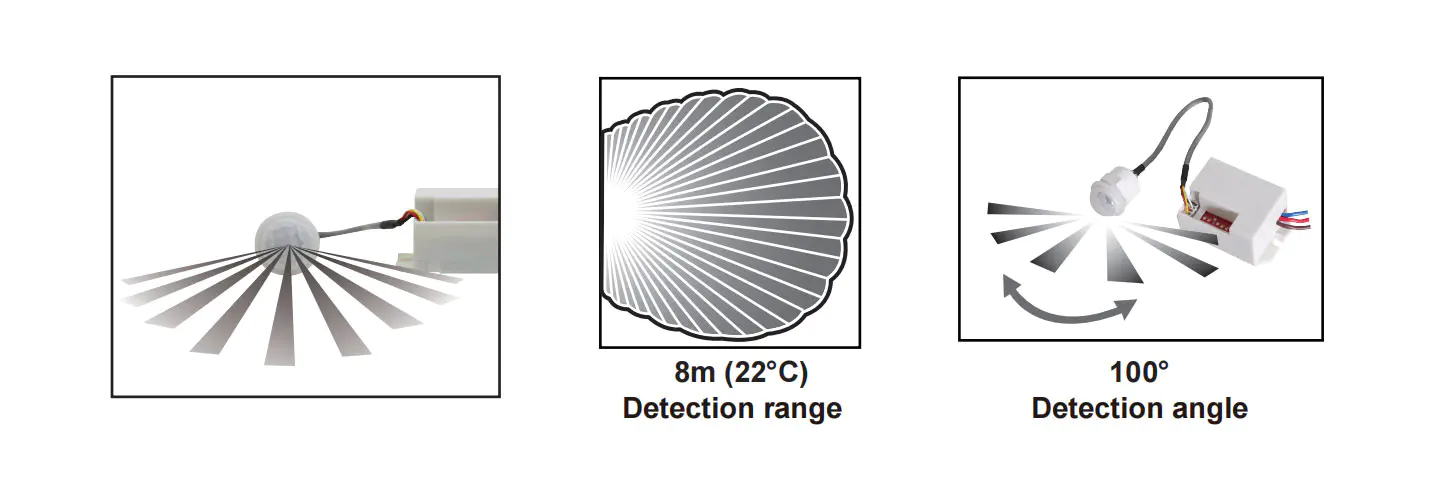

Jutiklio informacija

Funkcija

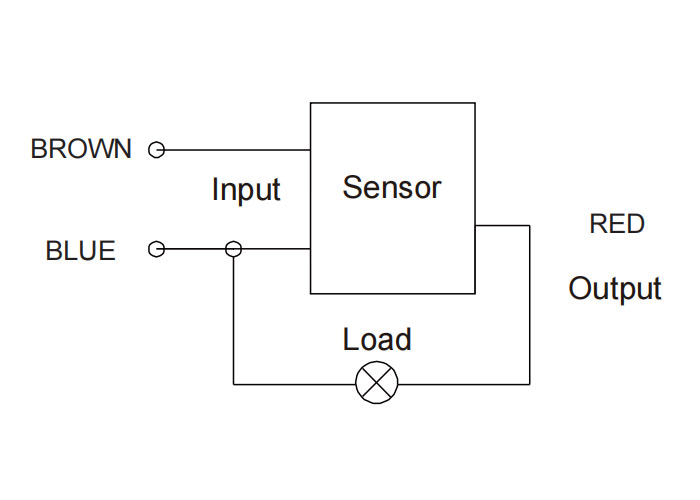

Ryšio laido schema

DIP jungiklio nustatymas

Dėmesio: Kai naudosite šį produktą, pritaikykite jautrumą jums reikalingoje padėtyje, nekoreguokite jautrumo iki maksimumo, kad produktas išvengtų, kad produktas paprastai neveikia dėl neteisingo judesio. Kadangi jautrumas yra per didelis, lengvai nustatykite neteisingą Judėjimas vėjo pučia lapus ir užuolaidas, mažus gyvūnus ir neteisingą judesį, trukdant elektros tinklui ir elektros įrangai. Visi tie, kurie vadovauja, neveikia normaliai!
Kai produktas neveikia normaliai, pabandykite tinkamai sumažinti jautrumą, tada išbandykite.

Testas

· Slide Dip 5 ″ į vietą, o kita - originalioje padėtyje;
· Įjunkite galią, išjungus apkrovą, jutiklis patenka į stabilią darbinę būseną;
· Pajuskite tai vieną kartą, įjungiama apkrova, o po 5s ji automatiškai išsijungia;
· Jei skaidrių panaikinimas () į padėtį, išbandykite jį dienos metu, pajuskite, apkrova nebus įjungta, uždengs sensibilizacijos rezistorių nepermatomu objektu, pajunkite jį dar kartą, apkrova bus įjungta, o po 5s pasukimo jis pasuks išjungtas automatinis.

Progoms

Jis gali būti montuojamas patalpose, koridoriuje ir viešajame kūrime.
Įrenginyje įrengtas viduje su nemetalinėmis medžiagomis.
Pvz., Įpilkite jutiklio, pradedant nuo vieno įprasto apšvietimo iki automatinės jutiklio lempos.


Šviesos valdymo veikimo principas


Laiko nustatymo veiklos principas


Atkreipkite dėmesį į diegimą

Dėmesys

· Diegimo personalas turėtų būti elektrikas arba turintys koreliacijos patirtį;
· Nepamirškite įdiegti įrenginio toje vietoje, kur akivaizdžiai keičiasi saulė, srovė ir temperatūra, pavyzdžiui, oro kondicionierius, oras šiltas;
· Nesirinkite objekto „Sway“ kaip bazės diegimo;
· Priešais jutimo diapazoną neturėtų būti kliūčių ar judančio objekto, kuris paveiktų jo aptikimą.

Pastaba

1. Jutiklio veidą laikykite toje vietoje, kur paprastai juda žmogus.
2. Norėdami gauti daug tikslesnį apšvietimo nustatymą, laikykite jutiklio veidą iki aplinkos šviesos padėties.
3. Jei per tam tikrą laiką nustatykite signalą dar kartą, laiko nustatymas bus per didelis.

Tam tikra problema ir išspręstas būdas

1. Krovinys neveikia:
A: Patikrinkite, ar galios ir apkrovos jungtis yra teisinga;
B: Patikrinkite, ar krovinys yra geras;
C: Patikrinkite, ar darbinės lemputės rinkinys atitinka šviesos kontrolę.
2. Jautrumas yra prastas:
A: Patikrinkite, ar priešais aptikimo langą kliudo kliūtis, kad būtų galima gauti signalą;
B: Patikrinkite, ar aplinkos temperatūra yra per aukšta;
C: Patikrinkite, ar indukcijos signalo šaltinis yra aptikimo laukuose;
D: Patikrinkite, ar diegimo aukštis atitinka instrukcijos aukštį;
E: Patikrinkite, ar judanti orientacija teisinga.
3. Jutiklis negali automatiškai išjungti krovinio:
A: Patikrinkite, ar aptikimo lauke yra nuolatinis signalas;
B: Patikrinkite, ar laikas yra ilgiausias;
C: Patikrinkite, ar galia atitinka instrukciją;
D: Patikrinkite, ar akivaizdžiai pasikeičia temperatūra šalia jutiklio, pavyzdžiui, oro sąlygos ar centrinis šildymas ir kt.

● Kai naudojama skirtingose ​​aplinkose, prašome nekoreguoti jautrumo iki aukščiausio.
Nes tai gali lengvai sukelti gedimą.
● Patvirtinkite priėmimo diegimą.
● Prieš montuodami ir pašalindami operacijas, nukirpkite maitinimo šaltinį.
● Įsitikinkite, kad saugos tikslais nutraukėte galią.
● Netinkama operacija sukėlė nuostolių, gamintojas neprisiima jokios atsakomybės.
Mes esame įsipareigoję skatinti produkto kokybę ir patikimumą, tačiau visi elektroniniai komponentai turi tam tikrų tikimybių tapti neveiksmingomis, o tai sukels tam tikrų problemų. Kai projektuojame, mes atkreipėme dėmesį į nereikalingą dizainą ir priėmėme saugos kvotą, kad būtų išvengta jokių problemų.
Ši instrukcija, be mūsų leidimo, neturėtų būti nukopijuota jokiems kitiems tikslams.
